Cuscinetti a scorrimento
Quando è in gioco il movimento, entrano in gioco i cuscinetti a strisciamento di Wieland, essenziali per numerose applicazioni: infatti si ritrovano nei motori a combustione dalla tecnologia sofisticata come boccole di pistoni e bielle oppure perni di bilanciere. I cuscinetti a strisciamento Wieland si usano anche nei cuscinetti destinati ai moderni sistemi degli assali e frenanti, alle trasmissioni, ai differenziali e alle pompe idrauliche, nonché a elementi oscillanti quali bracci o pinze di macchine agricole e da costruzione.
I prodotti sono realizzati in versioni diverse, in base alle richieste dei clienti, con i quali collaboriamo lavorando specificamente su nuovi o ulteriori sviluppi dei nostri articoli. Infatti attribuiamo grande valore a una produzione moderna ed economica.
La nostra gamma di prodotti
Il nostro sguardo cuscinetti a scorrimento
Il nostro programma di produzione completo
Per visualizzare il portafoglio prodotti di una sede specifica, selezionare l’azienda:
Lubrificanti solidi
Rondelle di spinta
Boccole tornite
Boccole rullate
Pezzi speciali
Coatings
Vantaggi
- Esenti da manutenzione / ridotta manutenzione
- Risparmi sui costi (assenza di costosi sistemi di lubrificazione)
- Nessuna contaminazione da olio o grasso
- Resistenti all'acqua marina
- Effetto stick-slip assente
- Termoresistenti
- Conformi ai disegni, alle informazioni e alle quantità specificamente forniti dal cliente
- Estrema flessibilità grazie alla produzione "made to order"
Particolarmente indicati per carichi medio-alti
- Con basse velocità di scorrimento, movimenti oscillanti, funzionamento intermittente simultanei
- In applicazioni in cui olio e grasso non sono previsti
Tipi
- Boccole per cuscinetti autolubrificanti
- Ralle reggispinta
- Guide di scorrimento
- Pezzi su disegno
Applicazioni
- Ingegneria meccanica
- Settore automotive
- Acciaierie
- Macchinari per laminatoi
- Chiuse e sfioratori per strutture in superficie e subacquee
- Produzione di forni industriali
- Macchinari di trasformazione degli alimenti e di confezionamento
- E molto altro ancora
Con oltre 150 leghe attive offriamo ai clienti una vasta serie di materiali, nella quale individuare la soluzione adatta alla propria applicazione.
Con oltre 150 leghe attive offriamo ai clienti una vasta serie di materiali, nella quale individuare la soluzione adatta alla propria applicazione.
Materiali
Serie di dimensioni:
- Con superficie di contatto liscia fino a 155 mm di diametro
- Con micro-cavità di lubrificazione fino a 110 mm di diametro
- Spessori standard di 1,0 / 1,5 / 2,0 / 2,5 e 3,0 mm
- Altre dimensioni su richiesta
Ulteriori design:
- Con scanalature
- Con denti di sicurezza
- Segmentate
- Curve / Convesse
Design:
- Con superfici lisce su entrambi i lati
- Con scanalature di lubrificazione su un lato o su entrambi i lati
- Con fori/scanalature di fissaggio
- Diametro massimo della ralla in funzione delle massime dimensioni ottenibili da tubo e barretta
Con oltre 150 leghe attive offriamo ai clienti una vasta serie di materiali, nella quale individuare la soluzione adatta alla propria applicazione.
Materiali
La legislazione vigente in materia di emissioni inquinanti dei motori diesel ha reso necessario progettare nuovi tipi di pistoni. Le conseguenze di tali modifiche sono aumenti delle temperature nella camera di combustione del motore, per cui stanno diventando caratteristiche sempre più importanti la resistenza a trazione a caldo e la durezza a caldo delle boccole.
Le boccole prodotte con Wieland-SB8 e Wieland-SC5 sono particolarmente adatte per rinforzare il mozzo del pistone.
Le boccole prodotte con Wieland-SB8 e Wieland-SC5:
- sono particolarmente adatte ai pistoni di alluminio
- sono in leghe da lavorazione plastica (importante: non da fusione), ottenute con processi a caldo e a freddo
- presentano valori eccellenti di resistenza a trazione a caldo
- vantano eccezionale resistenza alla corrosione da olio
- hanno valori di resistenza ai carichi dinamici fino a 170 MPa, ma il materiale Wieland-SC5 supera addirittura 170 MPa.
I requisiti di performance posti ai pistoni e alle bielle di acciaio sono in costante aumento. Per i carichi estremi si ricorre a Wieland-U17, mentre per i carichi medi è possibile impiegare Wieland-SB8. Relativamente alle boccole per bielle Wieland offre come servizio la configurazione del design con un programma di calcolo.
Wieland U17 e Wieland-L67
Le boccole per motori, in particolare destinate a pistoni e bielle, dovrebbero essere sempre realizzate con leghe da lavorazione plastica e non con leghe da fusione.
Wieland-L67 per boccole tornite
Miglior installazione in sede di tutti i materiali (forza di estrazione pari o superiore alla forza di inserimento)
- Ottima resistenza alla corrosione
- Entrambe sono leghe da lavorazione plastica
- Coefficiente di dilatazione termica L66/L67, (20 °C - 300 °C) 18x10-6xK-1
Wieland-U17
- Eccellente per i pistoni di acciaio
- Resistenza ai carichi (si veda il link a destra)
- Eccellente resistenza alla corrosione
- Lega da lavorazione plastica (importante: non da fusione)
Le altissime pressioni che si generano nelle pompe a pistoni assiali sono una sfida per il materiale e la precisione dei pezzi. Per tale applicazione si usano sempre di più materiali ad alta resistenza. Wieland SA5 è un ottone speciale appositamente sviluppato per i manicotti delle pompe a pistoni assiali e che viene impiegato efficacemente in applicazioni pratiche da molti anni. L'aggiunta di manganese e silicio forma siliciuro di manganese duro che rende il materiale estremamente resistente all'usura.
Pattini negli ottoni speciali Wieland-SA9 e Wieland-SB7
I pattini per guide non rappresentano solamente elementi per cuscinetti di alta precisione, ma sono anche esposti a sollecitazioni estremamente elevate. I due ottoni speciali – che per l'aggiunta di manganese e silicio formano siliciuro duro e pertanto presentano elevata resistenza all'usura – denotano anche notevole resistenza a fatica. Grazie a tali proprietà sono utilizzabili senza problemi con carichi dinamici elevati e ad alte temperature di esercizio.
In base al requisito, i nostri alveoli per lubrificanti solidi sono progettati per il movimento assiale e radiale, nonché per il movimento in due direzioni di scorrimento contemporanee. Tali alveoli per lubrificanti solidi sono fatti di materiali per cuscinetti diversi, per esempio Carobronze o Alcaro.
Vantaggi
- Esenti da manutenzione / ridotta manutenzione
- Risparmi sui costi (assenza di costosi sistemi di lubrificazione)
- Nessuna contaminazione da olio o grasso
- Resistenti all'acqua marina
- Effetto stick-slip assente
- Termoresistenti
- Conformi ai disegni, alle informazioni e alle quantità specificamente forniti dal cliente
- Estrema flessibilità grazie alla produzione "made to order"
Particolarmente indicati per carichi medio-alti
- Con basse velocità di scorrimento, movimenti oscillanti, funzionamento intermittente simultanei
- In applicazioni in cui olio e grasso non sono previsti
Tipi
- Boccole per cuscinetti autolubrificanti
- Ralle reggispinta
- Guide di scorrimento
- Pezzi su disegno
Applicazioni
- Ingegneria meccanica
- Settore automotive
- Acciaierie
- Macchinari per laminatoi
- Chiuse e sfioratori per strutture in superficie e subacquee
- Produzione di forni industriali
- Macchinari di trasformazione degli alimenti e di confezionamento
- E molto altro ancora
Per applicazioni industriali
La clientela può avvalersi della nostra lunghissima esperienza in fatto di consulenze per le applicazioni: offriamo soluzioni customizzate che soddisfano i requisiti più elevati.
Fabbrichiamo tutti i cuscinetti autolubrificanti massicci previo ordine – pronti per l'installazione
- In conformità alla norma DIN ISO 4379
- In conformità ai disegni, alle informazioni e alle quantità specificamente forniti dal cliente
- Con materiali per i cuscinetti sia standard che ad alte prestazioni
- Estrema flessibilità grazie alla produzione "made to order"
- Risparmi su costi e materiale grazie alle boccole per cuscinetti autolubrificanti strette e con pareti particolarmente sottili realizzate con leghe ad alte prestazioni
Applicazioni
- Veicoli gru e per edilizia
- Costruzione di motori
- Impiantistica
- Costruzione di trasmissioni
- Macchine per stampa
- Settore automotive
- Compressori / pompe
- Confezionatrici
- Ingegneria meccanica generale
Con oltre 150 leghe attive offriamo ai clienti una vasta serie di materiali, nella quale individuare la soluzione adatta alla propria applicazione.
Materiali
I cuscinetti a strisciamento lisci si impiegano in applicazioni con cuscinetti a strisciamento nelle quali sia garantita la necessaria lubrificazione.
Possibili design:
- Cuscinetti a strisciamento con superfici e flangia lisce
- Si aggiungano anche scanalature e fori per l'erogazione di lubrificante
Le micro-cavità di lubrificazione (ST) sono di forma diversa per far fronte a operazioni di lubrificazione differenti. Le micro-cavità a forma di diamante si usano preferibilmente per la lubrificazione con grasso, mentre le micro-cavità sferiche si usano per i lubrificanti liquidi come l'olio.
Vantaggi:
- Funzionalità garantita senza interventi di rilubrificazione frequenti
- Deposito di particelle estranee nelle micro-cavità di lubrificazione
- La larghezza può essere ridotta a piacere, senza alcuno svantaggio per le micro-cavità di lubrificazione
- Installazione in sede migliorata e capacità di carico superiore rispetto alle boccole LD

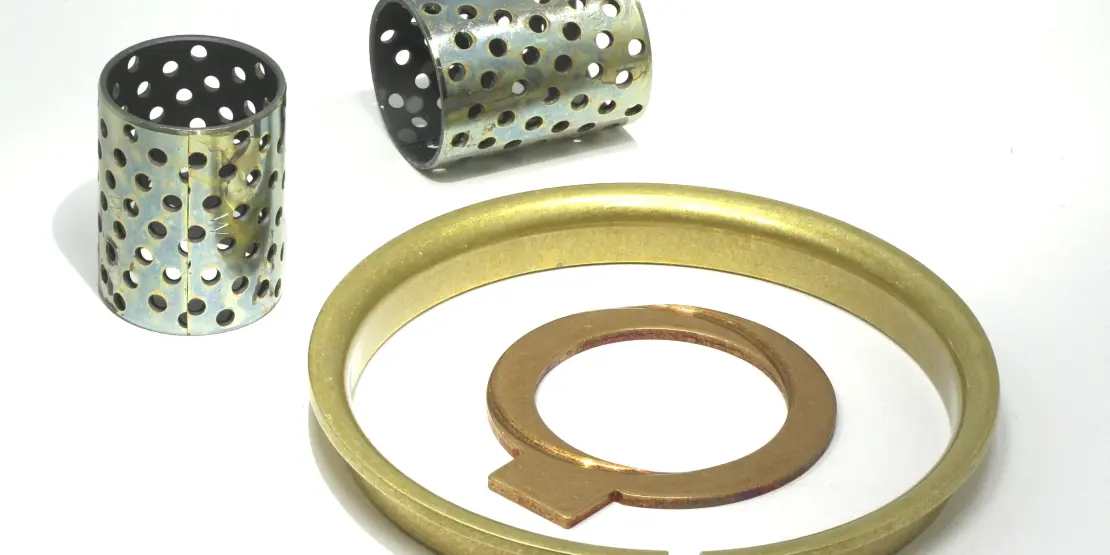

I cuscinetti a strisciamento modello con fori di lubrificazione (LD = long-term lubrication with depot, ossia lubrificazione a vita con alveoli) sono idonei a tutti i tipi di grasso. Le boccole con micro-cavità di lubrificazione ST possono essere facilmente sostituite da cuscinetti a strisciamento modello con fori di lubrificazione LD.
Vantaggi:
- Alveoli per il grasso sensibilmente più grandi rispetto alle boccole con scanalature o micro-cavità di lubrificazione
- Estensione della durata e dell'intervallo tra i due interventi di lubrificazione rispetto alle boccole ST
- Raccolta dello sporco e delle particelle da usura negli alveoli di lubrificazione
I cuscinetti a strisciamento con guarnizioni LDD/STD* si possono fornire con le guarnizioni inserite su un lato o su entrambi, in base all'applicazione. Questo tipo di cuscinetto a strisciamento è appositamente progettato per i cuscinetti a strisciamento con pareti sottili.
Vantaggi:
- Significativa estensione della durata grazie alle lubrificazione e protezione dalla penetrazione di umidità e sporco ottimali rispetto alle boccole ST e LD
- Requisiti di spazio minimi rispetto alle guarnizioni standard
- Si ordina solo un unico pezzo assemblato invece di vari pezzi singoli
- Le guarnizioni e i cuscinetti a strisciamento sono riciclabili al 100%
- È possibile usare qualsiasi tipo di grasso di uso comune
- Facile da installare
*LDD = Long-term lubrication with depot and seal, ossia lubrificazione a vita con alveoli e guarnizione
*STD = Lubrication pockets with seal, ossia micro-cavità di lubrificazione con guarnizione
Le altissime pressioni che si generano nelle pompe a pistoni assiali sono una sfida nei confronti del materiale e della precisione dei pezzi. Ecco perché per tali applicazioni sta aumentando l'uso di materiali ad alta resistenza.
Wieland SA5 è un ottone speciale appositamente sviluppato per i manicotti delle pompe a pistoni assiali e che viene impiegato efficacemente nella produzione in serie da molti anni. L'aggiunta di manganese e silicio forma siliciuro di manganese duro che rende il materiale estremamente resistente all'usura. Attualmente l'alternativa senza piombo è Wieland SX1.
I pattini per guide non sono solamente elementi per cuscinetti di alta precisione, ma sono anche esposti a carichi estremamente elevati. Gli ottoni speciali utilizzati – che per l'aggiunta di manganese e silicio formano siliciuro duro – non si limitano a presentare elevatissima resistenza all'usura, ma denotano anche altissima resistenza a fatica. Grazie a tali proprietà sono utilizzabili senza problemi con carico dinamico elevato e ad alte temperature di esercizio.
Tipi
- Assemblaggi realizzati con varie combinazioni di materiali
- Pezzi fresati e torniti
- Pezzi stampati a caldo
- Viti
- Dadi
Con oltre 150 leghe attive offriamo ai clienti una vasta serie di materiali, nella quale individuare la soluzione adatta alla propria applicazione.
With Wieland HPC and Wieland AFC, we are setting new industry standards: both systems have been specially developed to meet the highest requirements for wear and friction protection while maximising the service life and efficiency of machine elements.
Thanks to their PFAS-free formulations, they already meet future EU requirements, thus contributing to sustainable production. Both technologies reduce friction and wear, enable energy savings and impress with high pressure and temperature resistance as well as easy application without the need for design adjustments.
Materiali
Wieland HPC - High Performance Coating for demanding applications
Wieland HPC is a highly abrasion resistant polymer coating specially developed for use under extreme conditions. With outstanding wear and friction properties, this innovative coating system offers particularly good performance at high temperatures.
The polymer layer of Wieland HPC plays a decisive role in the running-in phase by ensuring stable and long-lasting operation. By separating the metallic mating surfaces, friction in the tribological system is significantly reduced. This results in a smoother running-in process, which improves both the life and the wear pattern of the bearing. In addition, this technology enables energy and CO₂ savings from the first second of operation.
Thanks to its high-energy surface, Wieland HPC enables excellent lubricant wetting, which extends the service life of the entire system even under demanding tribological conditions. At the same time, the thin-film coating allows for easy application without the need for vacuum or component redesign. In addition, the coating is PFAS-free and already meets future EU requirements, making it a sustainable solution for industry.
Technical Highlights:
- Coating thickness: 1-5 µm
- High surface pressure: up to 400 MPa
- Low water absorption: only 0.32% after 24 hours
- Half the wear of bronze
- High vacuum capability without outgassing losses
Comparison with conventional coatings:
Unlike high-strength wear-resistant coatings, the high ductility of Wieland HPC effectively prevents the formation of micro-cracks under bending loads. This property significantly extends service life and increases system reliability, even under the most demanding operating conditions.
Experience the future of coating technology with Wieland HPC - for outstanding performance and a long service life for your systems.
For more information, please see our factsheet.
Wieland AFC – Anti-friction coating for reliable lubrication
Wieland AFC is an innovative solid-containing bonded coating that has been specially developed to reliably lubricate highly stressed machine elements and to minimise maintenance. Due to its excellent emergency running properties and optimised coefficient of friction under conditions of insufficient lubrication, it is an ideal solution for demanding applications where grease lubrication and initial greasing are required.
AFC is based on a robust polyamide-imide matrix enriched with the solid lubricants MoS₂ and graphite. This special combination not only promotes the running-in process, but also ensures, in conjunction with initial lubrication, a low-maintenance or even maintenance-free operation of the bearing system. Due to its excellent adhesion to metallic surfaces, the coating also provides effective corrosion protection and is highly resistant to oils, greases and solvents.
Wieland AFC is characterised by outstanding pressure and temperature resistance. The coating remains permanently stable over a wide temperature range from -40 °C to +250 °C and can even withstand temperatures of up to +400 °C for short periods. With a layer thickness of just 5–20 µm, it offers excellent performance without the need to modify the original design. This ensures reliable performance even under extreme conditions.
Technical highlights:
- Permanent temperature resistance:
- -40 °C to +250 °C (up to +400 °C for short periods)
- High surface pressure: up to 400 MPa
- Excellent wear protection due to permanent metallic separation of the sliding partners
- PFAS-free and therefore future-proof for use in the EU
Comparison with conventional wear layers:
Compared to conventional coatings, Wieland AFC offers significantly lower friction coefficients, more even lubricant distribution and exceptional resistance to mechanical loads. The metallic separation of the sliding partners also helps to further minimise wear and system friction. Depending on the application, this can lead to significant energy savings.
With Wieland AFC, you are choosing a future-oriented coating technology that reduces maintenance costs, extends the service life of your systems and, at the same time, meets the requirements of modern industrial applications.
For more information, please see our factsheet.
