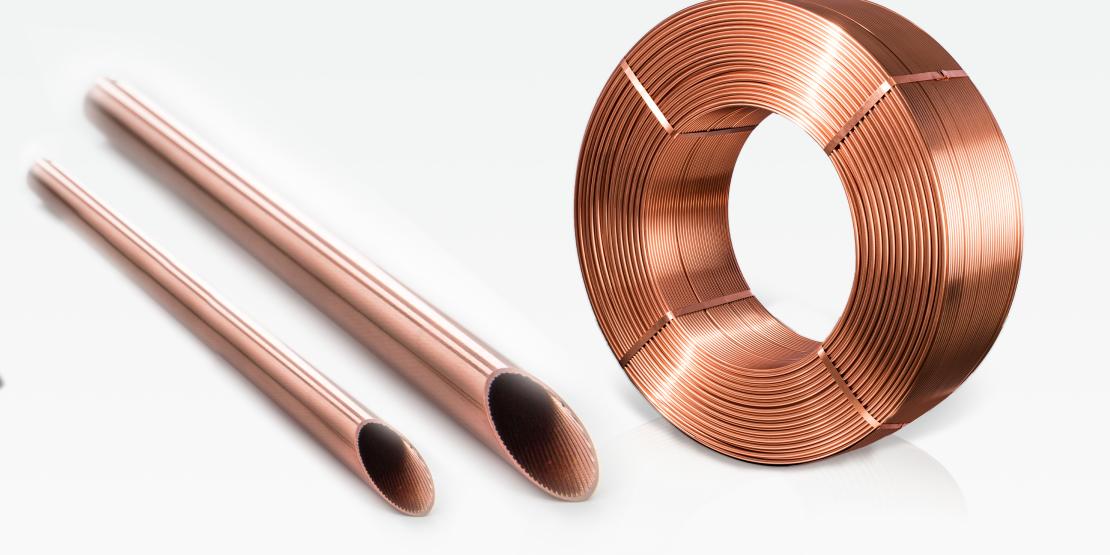

Tubes lisses et ailetés intérieur

K65 - Durable et efficace

Durabilité et efficacité : deux mots-clés qui ont eu un impact décisif sur notre époque et qui ont gagné en importance ces dernières années, en particulier dans le domaine de la réfrigération. La sensibilisation accrue de la société et de l’industrie à l’environnement a donc conduit à une sorte de renaissance des réfrigérants naturels, en particulier du CO2. Wieland soutient cette évolution avec un système de tubes qui répond aux exigences élevées du CO2 en tant que réfrigérant.

Les tubes Wieland K65 ont été conçus pour les applications CO2 dans le domaine commercial, notamment dans les systèmes de réfrigération des supermarchés. L’alliage Wieland K65 offre une résistance mécanique suffisante pour supporter les pressions de fonctionnement élevées du CO2. Les tubes K65 disposent en outre de propriétés de traitement exceptionnelles, similaires à celles du cuivre standard (Cu-DHP/C12200).

Tous les tubes Wieland K65 sont disponibles à l’état souple (R300/O61) pour garantir d’excellentes propriétés de cintrage, d’évasement et de pose de colliers.

Les tubes Wieland K65 sont disponibles en stock dans deux gammes de pression, 80 bars et 120 bars, et dans des dimensions allant de 3/8" à 2-1/8".

Les tubes K65 sont également disponibles dans des dimensions individuelles et sous différentes formes de livraison.

Pour le traitement industriel, en particulier la fabrication d’échangeurs de chaleur pour le CO₂ (évaporateur / refroidisseur de gaz), des bobines trancanées (LWC) sont proposées.

Plus de produits K65 dans d’autres catégories

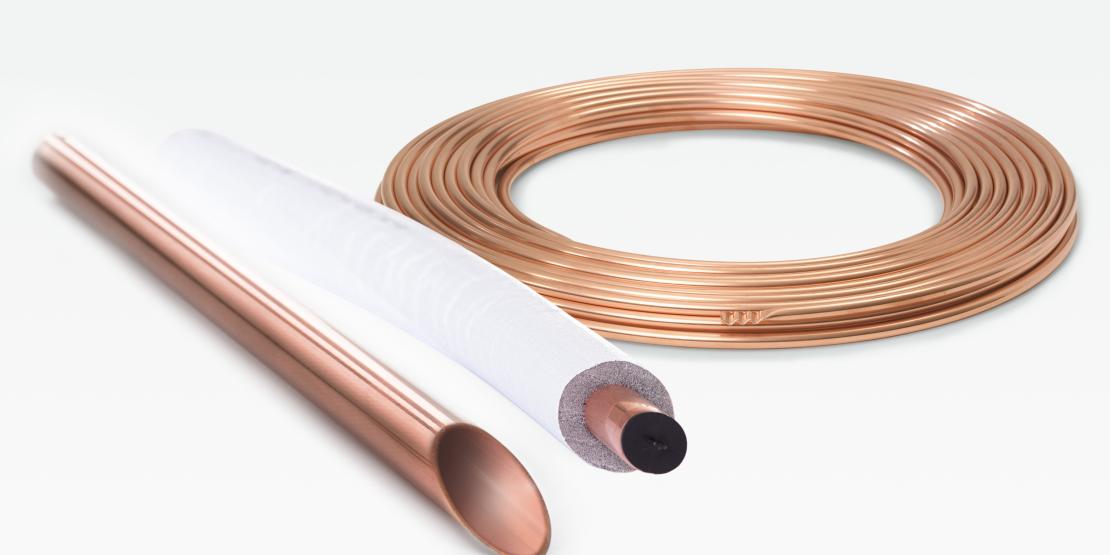

• K65 en tubes de réfrigération et de gaz médicaux
• Tubes industriels K65 à rainure intérieure

Vos avantages

• Résistance à la pression adaptée à vos besoins
• Réduction des coûts grâce à la réduction du poids
• Technologie de traitement éprouvée : le brasage au lieu du soudage !
• Excellent transfert de chaleur
• Design selon EN 14276 - Certification TÜV ou UL sur demande

Applications typiques

• Composants des systèmes de réfrigération R744
• Échangeurs de chaleur à ailettes pour des pressions de fonctionnement plus élevées (par ex. évaporateurs ou refroidisseurs de gaz R744)
  Échangeurs de chaleur à tubes et à calandre pour des pressions de fonctionnement plus élevées (par ex. évaporateurs ou refroidisseurs de gaz R744)

Propriétés techniques

• Matériau : K65
• Conditions : souple R300/O61 et dur R420/H80
• Formes de livraison : Bobines trancanées ou longueurs droites
• Poids de bobine : 100 kg, 150 kg, 300 kg
• Dimensions disponibles : 5 - 28 mm pour LWC ; 5 - 110 mm pour les longueurs droites
• Normes habituelles : EN 12735-1 / EN 14276 / ASTM B 1017

Informations complémentaires

• Brochure K65
• Saxonia Brazing recommendation (Recommandation de brasage Saxonia)
• Site Web K65

cuproclima

Pour les tubes en cuivre sans soudure de haute qualité, à l’intérieur lisse ou rainuré, dans les bobines trancanées pour les industries de la réfrigération et de la climatisation. Les critères de qualité et d’inspection spécifiés dépassent les exigences des normes existantes (par ex. EN 12735-2, ASTM).

Vos avantages

• Temps de fonctionnement plus long des machines lors du déroulement des tubes
• Réduction des déchets pour les produits finis
• Réduction du temps de préparation
• Détection de défauts de surface encore plus petits sur les tubes
• Les éventuels dysfonctionnements de l’équipement fini pendant les essais de pression sont réduits, moins d’impuretés dans le circuit du réfrigérant.

Domaines d’application

• échangeurs de chaleur refroidis par air pour l’industrie de la climatisation et de la réfrigération
• évaporateurs
• condenseurs
• échangeurs de chaleur
• refroidisseurs d’air

Propriétés techniques

• Matériaux Cu-DHP
• Conditions souples et extra souples
• Forme de livraison : uniquement bobines trancanées
• Poids de bobine : 100 kg, 150 kg, 300 kg
• Dimensions disponibles : 4 - 28 mm, épaisseurs de paroi sur demande

Tubes en cuivre avec surface intérieure ultra propre pour applications industrielles

Notre processus de production innovant pour les tubes cuproclean permet d’éliminer la pellicule de carbone. Cela se traduit par une plus grande fiabilité, une durée de vie plus longue et des coûts de maintenance réduits. Il convient à toutes les applications d’eau douce. Le cuivre offre une polyvalence exceptionnelle et se caractérise par une excellente formabilité ainsi que de bonnes propriétés de traitement. Les tubes en cuivre cuproclean sont également disponibles en combinaison avec d’autres qualités telles que cuproform.

Vos avantages

• Surface du tube ultra-propre et exempte de pellicule de carbone
• Fiabilité maximale et durée de vie plus longue, même dans les applications d’eau douce
• Meilleure résistance à la corrosion
• Test de la pellicule de carbone conformément à la norme EN 1057 et confirmation dans le certificat

Domaines d’application

• Plafonds rafraîchissants
• Systèmes de chauffage solaire de l’eau
• Générateurs de chaleur

Propriétés techniques

• Matériaux Cu-DHP
• Conditions souples
• Forme de livraison : bobines trancanées
• Poids de bobine : 100 kg, 150 kg, 300 kg
• Dimensions disponibles : 6 - 28 mm, épaisseurs de paroi sur demande

Tubes en cuivre à haute formabilité

Dans la fabrication de chaudières, par exemple, les tubes peuvent être formés par expansion, cintrage, refoulement et bourrelet. Les tubes industriels en cuivre issus de la production conventionnelle ne répondent pas toujours à ces exigences élevées. C’est pourquoi il est souvent nécessaire d’utiliser des raccords supplémentaires fabriqués dans d’autres matériaux. Il en résulte des étapes de production supplémentaires et, par conséquent, des coûts de production plus élevés.

Vos avantages

• Pas de raccords spéciaux nécessaires, ce qui permet de réduire les coûts de production
• Valeur ajoutée supérieure dans votre production
• Propriétés de formage exceptionnelles : 80% d’expansion de l’extrémité du tube testée et certifiée sur le certificat d’inspection
• Moins de déchets avec une très grande déformation

Domaines d’application

• Pièces de raccordement, par exemple pour les chaudières

Propriétés techniques

• Matériaux Cu-DHP
• Conditions souples et extra souples
• Forme de livraison : bobines trancanées et longueurs droites
• Poids de bobine : 100 kg, 150 kg, 300 kg, 530 kg
• Dimensions disponibles : 6 - 28 mm pour LWC ; 6 - 64 mm pour les longueurs droites

Tubes en cuivre avec surface extérieure de haute pureté pour applications solaires thermiques

Dans le processus de fabrication des absorbeurs de chaleur solaire, les exigences varient en fonction de l’application. Dans la famille solarclean, vous trouverez la qualité de tube de cuivre la mieux adaptée à votre fabrication optimisée.

solarclean classic
La surface du tube, particulièrement propre, assure une soudure de haute qualité. Vous pouvez ainsi économiser au moins une opération de nettoyage ou un prétraitement approfondi des composants à souder.

solarclean HP
Pour les caloducs des collecteurs à tubes sous vide : la propreté maximale de surface à l’extérieur et à l’intérieur du tube empêche la contamination du fluide caloporteur dans le caloduc tout en garantissant l’efficacité du système.

solarclean plus
Les propriétés de formage améliorées pour la fabrication de tubes absorbeurs en forme de méandre facilitent le réglage des cintreuses et augmentent la fiabilité du processus. Solarcleanan plus garantit des surfaces de tubes extrêmement propres, ce qui améliore considérablement le processus de soudage par ultrasons.

solarclean eco
L’alternative rentable pour le soudage au laser de plaques et de tubes d’absorbeur avec une propreté suffisante.

solarclean SL
Comme solarclean classic, solarclean SL garantit des surfaces de tubes super propres. En fonction de vos besoins de fabrication, vous pouvez également commander solarclean en longueurs droites.

Propriétés techniques

• Matériaux: Cu-DHP 
• Conditions : dur, dur détendu, demi-dur
• Forme de livraison : bobines trancanées et longueurs droites
• Poids de bobine : 100 kg, 150 kg, 300 kg, 530 kg
• Dimensions disponibles : 6 - 15 mm ; Épaisseurs de paroi 0,3-1,2 mm

K65 - Durable et efficace

Deux mots-clés qui ont eu un impact décisif sur notre époque et qui ont gagné en importance ces dernières années, en particulier dans le domaine de la réfrigération. La sensibilisation accrue de la société et de l’industrie à l’environnement a donc conduit à une sorte de renaissance des réfrigérants naturels, en particulier du CO₂. Wieland soutient cette évolution avec un système de tubes qui répond aux exigences élevées du CO₂ en tant que réfrigérant.

Les tubes Wieland K65 ont été conçus pour les applications CO₂dans le domaine commercial, notamment dans les systèmes de réfrigération des supermarchés. L’alliage Wieland K65 offre une résistance mécanique suffisante pour supporter les pressions de fonctionnement élevées du CO₂.

Les tubes K65 disposent en outre de propriétés de traitement exceptionnelles, similaires à celles du cuivre standard (Cu-DHP/C12200). Les tubes à rainures internes K65 destinés à la fabrication d’échangeurs de chaleur CO₂ (évaporateur / refroidisseur de gaz) sont disponibles dans des dimensions individuelles. Ils sont livrés sous forme de bobines trancanées (LWC) ou de longueurs droites.

Les tubes Wieland K65 sont également disponibles en stock dans les dimensions standard.

Plus de produits K65 dans d’autres catégories

• Tubes industriels K65 lisses
• Tubes K65 de réfrigération et de gaz médicaux

Vos avantages

• Résistance à la pression adaptée à vos besoins
• Réduction des coûts grâce à la réduction du poids
• Technologie de traitement éprouvée : le brasage au lieu du soudage !
• Excellent transfert de chaleur
• Design selon EN 14276 - Certification TÜV sur demande

Applications typiques

• Échangeurs de chaleur à ailettes pour des pressions de fonctionnement plus élevées (par ex. évaporateurs ou refroidisseurs de gaz R744)
• Échangeurs de chaleur à tubes et à calandre pour des pressions de fonctionnement plus élevées (par ex. évaporateurs ou refroidisseurs de gaz R744)

Propriétés techniques

• Matériaux : K65
• Conditions : souple R300/O61 et dur R420/H80
• Formes de livraison : Bobines trancanées ou longueurs droites
• Poids de bobine : 100 kg, 150 kg, 300 kg
• Dimensions disponibles : 5 - 16 mm
• Normes habituelles : EN 12735-1 / EN 14276 / ASTM B 1017

Informations complémentaires

• Brochures K65
• Saxonia Brazing recommendation (Recommandation de brasage Saxonia)
• Site Web K65

cuprofin-Standard

Les tubes Wieland cuprofin-Standard sont des tubes d’échangeur de chaleur efficaces qui conviennent aux flux monophasiques et biphasiques ainsi qu’à l’évaporation et à la condensation. Cela permet une production flexible d’échangeurs de chaleur efficaces et compacts. Il n’est pas nécessaire de conserver un stock de différents types de tubes spécialisés.

Vos avantages

• Transfert de chaleur amélioré grâce à la structure des ailettes à l’intérieur du tube
• Construction compacte de l’échangeur de chaleur
• Réduction de l’utilisation de matériaux
• Structure interne adaptée à l’évaporation, à la condensation et au transfert de chaleur monophasé.

cuprofin-standard est également disponible en qualité superclean et en tant que tube à micro-rainures.

Domaines d’application

• Échangeurs de chaleur à ailettes pour l’industrie de la réfrigération/de la climatisation
• Évaporateur
• Condenseurs
• Refroidisseur
• Refroidisseur d’air
• Évaporateur à injection par faisceau de tubes
• Échangeurs de chaleur sous forme d’éléments spiralés (par ex. chauffage et refroidissement de conteneurs)

Propriétés techniques

• Forme de livraison : bobines trancanées et longueurs droites jusqu’à 7,9 m
• Poids de bobine : 100 kg, 150 kg, 300 kg
• Normes habituelles
  • EN 12735-2
  • ASTM B359
  • VdTÜV 420/6, 420/7

Informations complémentaires

• cuprofin

Tubes en cuprofin-C pour les condenseurs

Les tubes cuprofin-C de Wieland sont des tubes caloporteurs très efficaces pour la condensation côté tube des réfrigérants. En fonction du fluide utilisé, les ailettes à l’intérieur du tube sont optimisées pour obtenir des performances élevées tout en utilisant peu de matériaux. Ils permettent de concevoir des échangeurs de chaleur très efficaces et compacts.

Vos avantages

• Transfert de chaleur optimisé grâce à la structure adaptée des ailettes à l’intérieur du tube
• Construction compacte de l’échangeur de chaleur
• Réduction de la charge de réfrigérant
• Réduction de l’utilisation de matériaux

cuprofin-C est également disponible en qualité superclean et en tant que tube à micro-rainures.

Domaines d’application

• Échangeurs de chaleur à ailettes, en particulier pour les condenseurs
• Échangeurs de chaleur sous forme d’éléments spiralés (par ex. chauffage de conteneurs)

Propriétés techniques

• Forme de livraison : bobines trancanées et longueurs droites jusqu’à 7,9 m
• Poids de bobine : 100 kg, 150 kg, 300 kg
• Normes habituelles
  • EN 12735-2
  • ASTM B359
  • VdTÜV 420/6, 420/7

Informations complémentaires

• cuprofin-C

Tube en cuprofin-E pour les évaporateurs

Les tubes Wieland cuprofin-E sont des tubes caloporteurs très efficaces pour l’évaporation côté tube des réfrigérants dans les échangeurs de chaleur à ailettes. Les ailettes à l’intérieur des tubes sont conçues pour une performance optimale lors de l’ébullition du flux et une perte de pression la plus faible possible pour une large gamme de réfrigérants.

Vos avantages

• Transfert de chaleur optimisé grâce à la structure adaptée des ailettes à l’intérieur du tube
• Construction compacte de l’échangeur de chaleur
• Perte de pression extrêmement faible
• réduction de l’utilisation de matériaux

cuprofin-E est également disponible en qualité superclean et, sur demande, sous forme de tube à micro-rainures.

Domaines d’application

• Échangeurs de chaleur à ailettes, en particulier pour les évaporateurs

Propriétés techniques

• Forme de livraison : bobines trancanées et longueurs droites jusqu’à 7,9 m
• Poids de bobine : 100 kg, 150 kg, 300 kg
• Normes habituelles
  • EN 12735-2
  • ASTM B359
  • VdTÜV 420/6, 420/7

Informations complémentaires

• cuprofin-E

Tubes en cuprofin-EDX pour l’injection

cuprofin-EDX sont des tubes d’échangeurs de chaleur très efficaces et stables pour les évaporateurs à injection à faisceau de tubes.

Vos avantages

• Transfert de chaleur optimisé et perte de pression très faible
• Construction compacte de l’échangeur de chaleur
• Réduction de l’utilisation de matériaux

cuprofin-EDX est également disponible en qualité superclean et, sur demande, sous forme de tube à micro-rainures.

Domaines d’application

• Évaporateur à injection par faisceau de tubes

Propriétés techniques

• Forme de livraison : bobines trancanées et longueurs droites jusqu’à 7,9 m
• Poids de bobine : 100 kg, 150 kg, 300 kg, 530 kg
• Normes habituelles
  • EN 12735-2
  • ASTM B359
  • VdTÜV 420/6, 420/7

Informations complémentaires

• cuprofin-EDX

Tubes en cuprofin-G pour le transfert de chaleur monophasique

Les tubes cuprofin-G de Wieland sont des tubes de transfert de chaleur très efficaces, spécialement conçus pour les systèmes de refroidissement et les refroidisseurs d’air. Les ailettes à l’intérieur des tubes sont optimisées pour le transfert de chaleur monophasique des milieux aqueux tels que les mélanges eau-glycol. Cela permet de produire des échangeurs de chaleur efficaces et compacts.

Vos avantages

• Transfert de chaleur optimisé grâce à la structure adaptée des ailettes à l’intérieur du tube
• Construction compacte de l’échangeur de chaleur, faible perte de pression
• Réduction de l’utilisation de matériaux

cuprofin-G est également disponible en qualité superclean.

Domaines d’application

• Échangeur de chaleur à ailettes avec transfert de chaleur monophasique
• Refroidisseur
• Refroidisseur d’air

Propriétés techniques

• Forme de livraison : bobines trancanées et longueurs droites jusqu’à 7,9 m
• Poids de bobine : 100 kg, 150 kg, 300 kg
• Normes habituelles
  • EN 12735-2
  • ASTM B359
  • VdTÜV 420/6, 420/7

Informations complémentaires

• cuprofin-G

Tubes en cuprofin-L10 pour les applications avec de l’eau de mer

Les tubes Wieland cuprofin-L10 sont des tubes caloporteurs efficaces qui conviennent particulièrement aux applications avec de l’eau de mer et d’autres eaux salées ainsi que dans leur environnement (par ex. les zones côtières). Le matériau CuNi10Fe1Mn (Wieland L10) est très résistant à la corrosion et à l’érosion dans ces fluides. Par rapport aux aciers inoxydables, la conductivité thermique du L10 est supérieure d’un facteur d’env. 3.

Vos avantages

• Transfert de chaleur amélioré grâce à la structure des ailettes à l’intérieur du tube
• Construction compacte de l’échangeur de chaleur
• Réduction de l’utilisation de matériaux
• Très résistant à la corrosion et à l’érosion

cuprofin-L10 est également disponible en qualité superclean.

Domaines d’application

• Échangeurs de chaleur à ailettes et à faisceau de tubes utilisés avec de l’eau de mer ou d’autres eaux salées, ou installés dans des zones côtières

Propriétés techniques

• Forme de livraison : bobines trancanées et longueurs droites jusqu’à 7,9 m
• Poids de bobine : 100 kg, 150 kg, 300 kg
• Normes habituelles
  • EN 12735-2
  • ASTM B359.
  • VdTÜV 420/6, 420/7

Informations complémentaires

• cuprofin-L10

Micro-rainures - Petit diamètre, haute performance

Grâce à la technologie des micro-rainures, vous construisez votre échangeur de chaleur avec une efficacité et une compacité maximales.

Vos avantages

• Réduction de la charge de réfrigérant
• Efficacité accrue de l’échangeur de chaleur
• Construction compacte de l’échangeur de chaleur
• Réduction de l’utilisation de matériaux
• Réduction des coûts d’investissement

Micro-rainures également disponibles en qualité superclean.

Domaines d’application

• Échangeurs de chaleur à ailettes très efficaces
• Évaporateurs
• Condenseurs

Propriétés techniques

• Forme de livraison : bobines trancanées et longueurs droites jusqu’à 7,9 m
• Poids de bobine : 100 kg, 150 kg, 300 kg
• Normes habituelles
  • EN 12735-2
  • ASTM B359
  • VdTÜV 420/6, 420/7

Informations complémentaires

• microgroove

Pour un avenir plus durable dans la construction.

Avec sa part de 100 % de matériaux recyclés, le tube de cuivre cuprolife fait une différence durable et apporte ainsi une contribution significative à l’avancement du bâtiment et de la construction, ainsi que des services de construction.

Chaque tube cuprolife de Wieland est fabriqué selon l’approche du bilan de masse, en utilisant un processus avec 100 % de cuivre recyclé. Le TÜV SÜD a testé la procédure de calcul du contenu recyclé à 100 %* comme point de départ de la vérification de cuprolife.

La nouvelle norme en matière de tubes en cuivre : cuprolife®.

Grâce à des techniques de fabrication de pointe, les tubes cuprolife dépassent les exigences les plus élevées. L’efficacité et la fiabilité optimales sont garanties, ainsi qu’une durée de vie exceptionnelle. Les tubes cuprolife sont universellement utilisables. cuprolife est en permanence en stock et peut être fourni dans toutes les dimensions de 6 x 1 mm à 159 x 3 mm.

Domaines d’application

• Alimentation en eau chaude et froide domestique
• Chauffage
• Gaz
• Gaz liquide
• Huile de chauffage / huile de biocarburant B10
• Installations solaires
• Eau de pluie
• Air comprimé industriel
• Systèmes d’arrosage
• Systèmes de lutte contre l’incendie

Caractéristiques techniques

• 100 % de cuivre recyclé*
• Conception conforme à la norme EN 1057, qualité assurée
• Fabriqué en cuivre pur Cu-DHP
• Avec marque de qualité et certification DVGW : DV-7204AU2106 (6 à 159 mm de diamètre extérieur). Utilisation universelle dans une gamme de dimensions finement différenciées
• Disponibilité optimale et compatibilité avec une large gamme de raccords
• Température maximale de fonctionnement à une pression de fonctionnement de 10 bars : 250 °C (s’applique aux dimensions jusqu’à DN 150)
• Résistance au feu : EN 13501-1 - A1 (ininflammable)
• Dimensions selon DVGW GW 392 (6 à 159 mm) avec extrémités de tube fermées
• Pour une hygiène optimale de l’eau potable

*Approche du bilan de masse, basée sur la norme ISO 14021, vérifiée par TÜV SÜD.

En savoir plus

Fiable pour tous les domaines de l’installation domestique

Depuis de nombreuses années, les installateurs font confiance aux tubes cuivre de la marque SANCO. Les tubes sont très fiables, conviennent à tous les domaines de l’installation domestique et ont largement fait leurs preuves dans la pratique. Qu’il s’agisse de l’approvisionnement en eau potable (chaude et froide), des systèmes de chauffage, de l’approvisionnement en fioul, en gaz et en gaz liquide, ainsi que des installations solaires thermiques : les tubes Wieland SANCO sont toujours le bon choix et sont bien entendu couverts par les réglementations en vigueur.

Caractéristiques techniques

• Procédé de fabrication breveté : Les tubes SANCO sont nettement plus performants que les normes et réglementations en vigueur.
• Conception conforme à la norme EN 1057, qualité assurée
• Fabriqué en cuivre pur Cu-DHP
• Avec marque de qualité et certification DVGW :
  DV-7204AU2106 (12 à 159 mm de diamètre extérieur).
• Utilisation universelle dans une gamme de dimensions finement différenciées
• Disponibilité optimale et compatibilité avec une large gamme de raccords
• Température maximale de fonctionnement : 250 °C
• Résistance au feu : EN 13501-1-A1 (ininflammable)
• Dimensions selon DVGW GW 392 (12 à 159 mm) avec extrémités de tube fermées
• Pour une hygiène optimale de l’eau potable
• Large éventail de certifications disponibles, telles que Kitemark, Afnor, KIWA, DVGW et bien d’autres

Domaines d’application

• Alimentation en eau chaude et froide domestique
• Systèmes de chauffage
• Services de gaz et de pétrole pour le chauffage et la cuisine
• Installations solaires
• Eau de pluie
• Air comprimé industriel
• Systèmes d’arrosage et de lutte contre l’incendie
• Autres applications en consultation avec notre service de conseil technique

WICU

Les tubes WICU ont un revêtement protecteur appliqué en usine. Ils conviennent donc à une installation dissimulée sous le plâtre ou dans des environnements à l’atmosphère agressive, ainsi qu’à une installation à l’extérieur, que ce soit au-dessus ou au-dessous du sol.

Caractéristiques techniques

• Conception conforme à la norme EN 1057, qualité assurée
• Fabriqué en cuivre pur Cu-DHP
• Avec marque de qualité et certification DVGW :
  DV-7204AU2106 (12 à 42 mm de diamètre extérieur).
• Le revêtement protecteur est conforme à EN 13349 et DIN 30672-1 classe B
• Réduction de la condensation
• Résistance au feu : EN 13501-1-E
• Couleur du revêtement : gris clair
• Plage de température jusqu’à 100 °C

Domaines d’application

• Alimentation en eau chaude et froide domestique
• Systèmes de chauffage
• Services de gaz et de pétrole pour le chauffage et la cuisine
• Eau de pluie
• Air comprimé industriel
• Autres applications en consultation avec notre service de conseil technique

WICU Flex

WICU Flex est un tube de plomberie avec un revêtement flexible pour une installation rapide. Le revêtement consiste en une mousse PE à cellules fermées recouverte d’un film protecteur structuré. WICU Flex est fourni en bobines pour un raccordement rapide aux collecteurs, etc. et pour les installations sous le sol.

Propriétés techniques

• Conception conforme à la norme EN 1057, qualité assurée
• Fabriqué en cuivre pur Cu-DHP
• Avec marque de qualité et certification DVGW :
  DV-7204AU2106 (12 à 22 mm de diamètre extérieur)
• Mousse de polyéthylène (PE) exempte de CFC/FKW avec une
• feuille structurelle en PE
• Isolation acoustique : DIN 4109 - A1
• Conductivité thermique de la couche isolante selon DIN 52613 :
  = 0.040 W/mK à 40 °C
• Résistance au feu : N 13401-1-E
• Couleur du revêtement : blanc
• Plage de température d’application : jusqu’à 100 °C

Domaines d’application

• Tubes de raccordement
• Alimentation en eau chaude et froide domestique
• Systèmes de chauffage central

cuprotherm CTX

Les tubes cuprotherm CTX sont des tubes en cuivre avec un revêtement qui adhère fermement. En raison de leur structure, ils sont très faciles à traiter et se caractérisent par une flexibilité jusqu’à présent inconnue pour les tubes métalliques. Les tubes CTX constituent une solution de haute qualité technique et économiquement intéressante : Ils offrent un prix au mètre attrayant pour les tubes cuivre dans des conditions stables et sont donc également convaincants en termes de fiabilité dans la planification.

Caractéristiques techniques

• Tube flexible en cuivre pur Cu-DHP
• Type : souple R220 selon EN 1057 avec un revêtement solidement adhérent en PE-RT
• Comportement au feu EN 13501-1, classe E
• Couleur du revêtement : blanc, similaire à RAL 9010 (blanc pur)
• Plage de température d’application : jusqu’à 100 °C

Domaines d’application

• Chauffage
• Refroidissement
• Raccordement de radiateur
• Systèmes de collecte des eaux de pluie
• Collecteurs souterrains (eau/glycol)
• Activation du noyau de béton

cuprotherm.plus

cuprotherm est le système de chauffage par le sol en cuivre le plus fréquemment installé en Europe, et ce pour de bonnes raisons. La durée de vie exceptionnelle des tubes en cuivre cuprotherm vous fera oublier le chauffage de surface pendant des dizaines d’années après leur installation. En raison de la conductivité thermique maximale des matériaux techniques, une utilisation efficace pour cette application est également bénéfique pour le portefeuille à long terme. Le revêtement orange assure une protection mécanique et chimique de l’extérieur et permet au tube cuprotherm de se dilater sans entrave en cas de changement de température.

Propriétés techniques

• Conception selon EN 1057
• Résistance au feu : EN 13501-1-E
• Classe de matériaux de construction : DIN 4102 - A1
• Avec marque de qualité
• Taux de diffusion : 0.00 mg/m²*d après 50 ans

Domaines d’application

• Chauffage et refroidissement de surface
• Chauffage mural
• Chauffage de surface industriel
• Chauffage des sols sportifs

cuprotherm.blank

cuprotherm est le système de chauffage par le sol en cuivre le plus fréquemment installé en Europe, et ce pour de bonnes raisons. La durée de vie exceptionnelle des tubes en cuivre cuprotherm vous fera oublier le chauffage de surface pendant des dizaines d’années après leur installation. En raison de la conductivité thermique maximale des matériaux techniques, une utilisation efficace pour cette application est également bénéfique pour le portefeuille à long terme.

Le tube en cuivre nu résiste également aux températures élevées et constitue donc le premier choix dans les applications avec de l’asphalte coulé.

Propriétés techniques

• Conception selon EN 1057
• Résistance au feu : EN 13501-1-A1 (ininflammable)
• Avec marque de qualité
• Taux de diffusion : 0.00 mg/m²*d après 50 ans

Domaines d’application

• Chauffage par le sol avec chape en asphalte coulé
• Chauffage mural avec de l’enduit d’argile

Les tubes cuproGas^® sont des tubes en cuivre pré-revêtus destinés à être utilisés dans les systèmes de gaz naturel et de gaz liquide des clients. Les tubes cuproGas^® et les tubes cuivre WICU^® 22mm répondent aux exigences de la directive ÖVGW G K21 pour les installations de gaz naturel et de la directive F G21 pour les installations de gaz liquéfié et possèdent le certificat de marque de qualité ÖVGW n° G 2.789. Ils constituent un système fiable avec les raccords gaz à sertir >B<.

Certificat de marque de qualité ÖVGW n° 2.789 pour les tuyaux cuproGas + tuyaux WICU et gaz
Liste tarifaire | système cuproGas

Les tubes FRIGOTEC® sont des tubes en cuivre étirés sans soudure destinés à la réfrigération et à la climatisation. La surface intérieure des tubes présente un degré de propreté particulier. Les extrémités des tubes sont déjà scellées en usine.

Les tubes FRIGOTEC® sont soumis à un résidu de carbone restreint sur la surface du tube intérieur conformément à la norme EN 12735-1. Il est possible de réaliser des systèmes de toutes tailles grâce à la gamme de dimensions allant de 6 x 1 mm à 108 x 2,5 mm. Les tuyaux sont idéalement raccordés avec des raccords à souder >B<. En outre, les tubes FRIGOTEC en R250 et R290 dans les dimensions 8 x 1 mm à 64 x 1 mm sont conformes à la norme EN 13348 pour les gaz médicaux.

Les normes et lignes directrices applicables doivent être respectées lors de la planification, du traitement et de l’exploitation.

Les tubes FRIGOTEC Plus sont des tubes en cuivre gainés avec une propreté interne élevée et des extrémités fermées pour une utilisation dans la réfrigération et la climatisation. L’isolation PE appliquée en usine est de 9 mm et permet un marquage continu du compteur.
Matériau CU-DHP, condition R220.

Les tubes en cuivre FRIGOTEC Plus sont soumis à un résidu de carbone restreint sur la surface intérieure du tube conformément à la norme EN 12735-1. La gamme de dimensions va de 6 x 1 mm à 22 x 1 mm et de 1/4" à 7/8". Les tuyaux sont idéalement raccordés avec des raccords à souder >B<. Les normes et lignes directrices applicables doivent être respectées lors de la planification, du traitement et de l’exploitation. La gaine est conforme avec une classe d’incendie E de EN 13501-1 et a une diffusion de vapeur >7000 μ.

Normes : EN 12735-1 | ASTM B280

En savoir plus
Systèmes de tuyauterie de réfrigération et climatisation

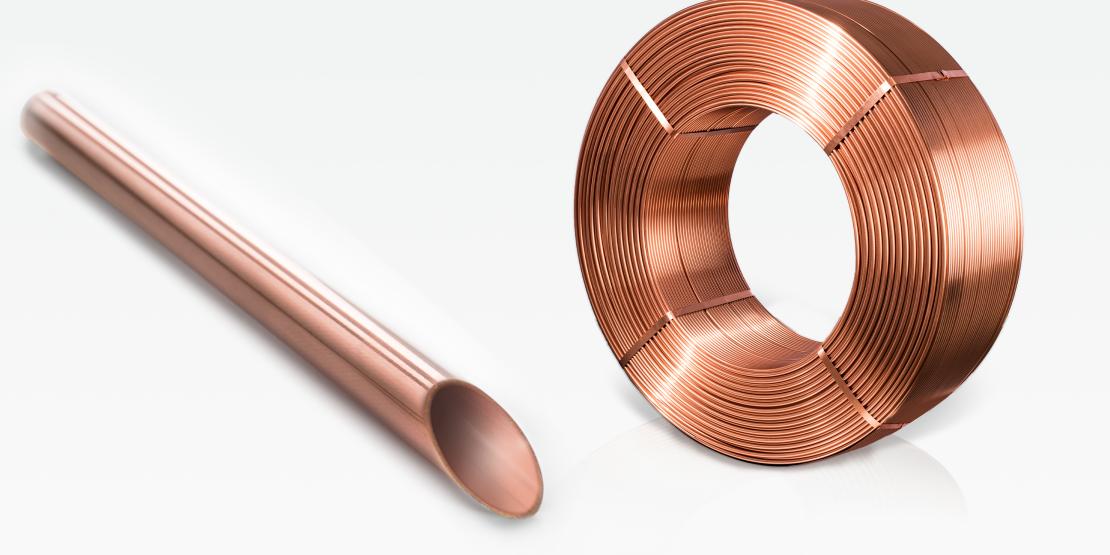

cuprofrio – réfrigération

Les tubes en cuivre cuprofrio et cuprofrio.plus de la marque Wieland présentent un niveau élevé de propreté interne grâce aux extrémités des tubes fermées individuellement et conviennent aux réfrigérants conformément à la norme EN 12735-1. Les tubes cuprofrio peuvent être facilement manipulés sur place et répondent à des normes de qualité élevées grâce à leur surface interne extrêmement propre et sèche. Les extrémités fermées des tubes garantissent la qualité requise, même pendant le stockage et le transport.

En savoir plus

Vos avantages

• Surface intérieure propre et sèche
• Extrémités fermées des tubes afin de maintenir la propreté
• Traçabilité des fournisseurs par signature
• Dimensions standard disponibles en stock
• Bon traitement, assemblage facile, très facile à dérouler et à cintrer
• Qualité du tube selon EN 12735-1
• Conformité avec la directive sur les équipements sous pression 2014/68/UE

Domaines d’application

cuprofrio est adapté aux gaz et liquides techniques, par exemple dans

• les refroidisseurs
• climatisation et réfrigération
• Échangeurs de chaleur

Formes de livraison

• Bobines (plates)
• Longueurs droites de 5 m

En savoir plus

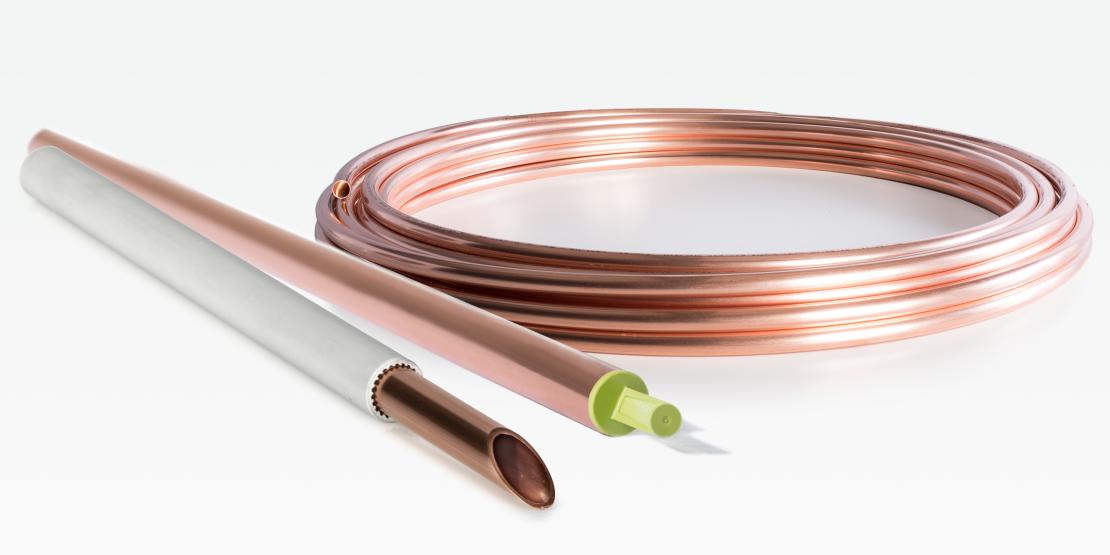

cuprofrio.plus

Les tubes en cuivre cuprofrio et cuprofrio.plus de la marque Wieland présentent un niveau élevé de propreté interne grâce aux extrémités des tubes fermées individuellement et conviennent aux réfrigérants conformément à la norme EN 12735-1. Les tubes cuprofrio peuvent être facilement manipulés sur place et répondent à des normes de qualité élevées grâce à leur surface interne extrêmement propre et sèche. Les extrémités fermées des tubes garantissent la qualité requise, même pendant le stockage et le transport.

En savoir plus

cuprofrio.plus

Les tubes cuprofrio.plus sont isolés à l’extérieur, ce qui empêche presque toute condensation d’eau sur la surface extérieure du tube.

Vos avantages

• Surface intérieure propre et sèche
• Dimensions standard disponibles en stock
• Bon traitement, assemblage facile, très facile à dérouler et à cintrer
• L’isolation résistante et de couleur inaltérable garantit la constance des propriétés du matériau dans toutes les conditions météorologiques
• Prévention de l’eau de condensation à travers la couche isolante
• Traçabilité des fournisseurs par signature
• Conformité avec la directive sur les équipements sous pression 97/23/CE

Domaines d’application

cuprofrio est adapté aux gaz et liquides techniques, par exemple dans

• refroidisseurs
• climatisation et réfrigération
• Échangeurs de chaleur

En savoir plus

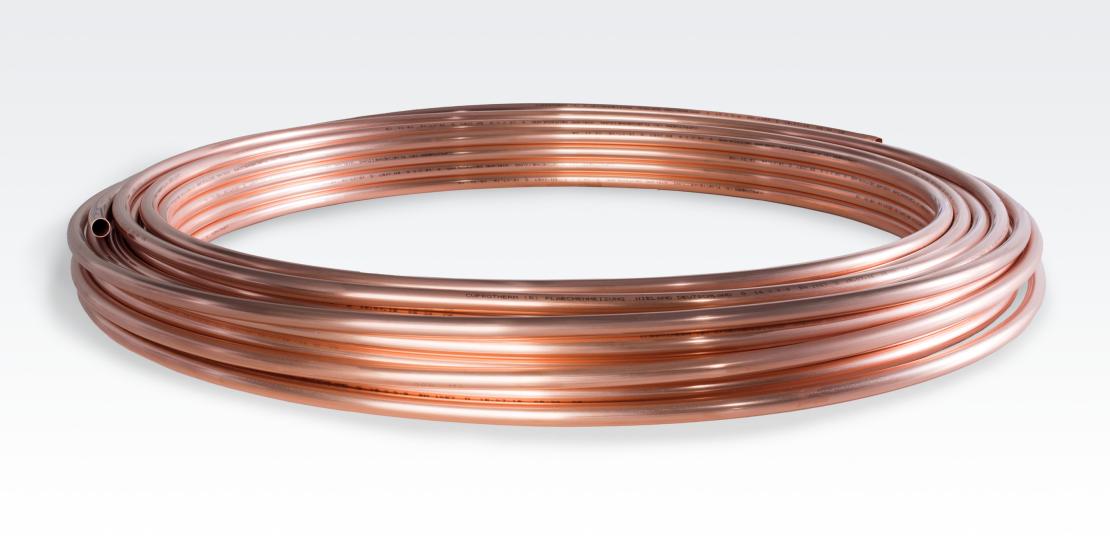

cupromed – approvisionnement en gaz médicaux

Le tube de cuivre cupromed étiré sans soudure est utilisé pour la réfrigération/climatisation ainsi que pour les unités d’alimentation en gaz médicaux conformément à la norme EN ISO 7396-1. Les tubes cupromed en longueurs droites répondent aux exigences de la norme EN 13348 et à celles de la norme EN 12735-1.

Vos avantages

• Surface intérieure propre et sèche
• Les extrémités fermées des tubes gardent la surface propre
• traçabilité des fournisseurs par signature
• bon traitement, assemblage facile, très facile à dérouler et à cintrer
• good processing, easy joining, very easy to unwind and bend
• qualité standard des tubes conformément à la norme EN 12735-1
• Conformité avec la directive sur les équipements sous pression 2014/68/UE
• Exigences selon la directive 2014/68/UE sur les équipements sous pression (PED)

Domaines d’application

cupromed est adapté au transport de gaz et de liquides techniques, ainsi que de gaz médicaux et de vide dans :

• Unités d’alimentation en gaz médicaux
• Unités de réfrigération et de climatisation

cuprogeo – énergie géothermique

Le tube cuprogeo étiré sans soudure est utilisé pour la production d’énergie géothermique. cuprogeo est conçu pour l’utilisation de réfrigérants et de gaz pour l’évaporation directe dans les pompes à chaleur. L’avantage de cette application est qu’il est possible d’obtenir des performances élevées avec des pompes à chaleur adaptées.

Vos avantages

• Surface intérieure propre et sèche
• Traçabilité des fournisseurs par signature
• tube protégé par un revêtement de surface extérieur
•  qualité standard du tube selon les exigences de la norme EN 12735-1
•  conforme à la directive sur les équipements sous pression 2014/68/UE

Domaines d’application

• énergie géothermique
• équipements de réfrigération et échangeurs de chaleur
• pompes à chaleur géothermiques à évaporation directe

K65 - Durable et efficace

Deux mots-clés qui ont eu un impact décisif sur notre époque et qui ont gagné en importance ces dernières années, en particulier dans le domaine de la réfrigération. La sensibilisation accrue de la société et de l’industrie à l’environnement a donc conduit à une sorte de renaissance des réfrigérants naturels, en particulier du CO₂. Wieland soutient cette évolution avec un système de tubes qui répond aux exigences élevées du CO₂ en tant que réfrigérant.

Les tubes Wieland K65 ont été conçus pour les applications CO₂ dans le domaine commercial, notamment dans les systèmes de réfrigération des supermarchés. L’alliage Wieland K65 offre une résistance mécanique suffisante pour supporter les pressions de fonctionnement élevées du CO₂. Les tubes K65 disposent en outre de propriétés de traitement exceptionnelles, similaires à celles du cuivre standard (Cu-DHP/C12200).
Les tubes Wieland K65 sont disponibles en stock dans deux gammes de pression, 80 bars et 120 bars, et dans des dimensions allant de 3/8" à 2-1/8".

Tous les tubes Wieland K65 sont disponibles à l’état souple (R300/O61) pour garantir d’excellentes propriétés de cintrage, d’évasement et de pose de colliers.

D’autres dimensions et formes de livraison, telles que les bobines trancanées, sont proposées pour le traitement industriel, en particulier la fabrication d’échangeurs de chaleur pour le CO₂ (évaporateur/refroidisseur de gaz).

Plus de produits K65 dans d’autres catégories

• Tubes industriels K65 lisses
• Tubes industriels K65 à rainure intérieure

Vos avantages

• Réduction des coûts grâce à la réduction du poids
• Technologie de traitement éprouvée : le brasage au lieu du soudage !
• Installation économique et sûre de systèmes de réfrigération avec une pression de fonctionnement allant jusqu’à 120 bars
• Excellent transfert de chaleur
• Conception selon EN 14276

Applications typiques

• Tuyauterie pour systèmes de réfrigération, en particulier pour le réfrigérant CO2, avec une pression de fonctionnement allant jusqu’à 120 bars

Propriétés techniques

• Matériau : K65
• Pression de fonctionnement : 80 bars et 120 bars
• Condition : souple R300/O61
• Forme de livraison : longueurs droites de 5 m
• Dimensions disponibles : 9,52 - 53,97 mm (3/8" - 2-1/8")
• Extrémités du tube : fermées
• Normes habituelles : EN 14276 / EN 12735-1

Informations complémentaires

• Brochure K65
• Saxonia Brazing recommendation (Recommandation de brasage Saxonia)
• Site Web K65

Nous fabriquons des tubes sans soudure d’un diamètre extérieur allant jusqu’à 320 mm. Ils conviennent à l’électrotechnique et aux télécommunications, au transfert de chaleur et à la construction d’appareils. Les matériaux en cuivre faiblement allié, plus résistants, sont utilisés comme tubes de freinage dans les véhicules à moteur.

Notre gamme comprend des spécialités telles que des matériaux résistant à la dézincification et des alliages à haute résistance à l’usure, tels qu’ils sont utilisés dans la production de pétrole brut.

Mains courantes, barres de douche, porte-serviettes, éléments de poignée, entrées et sorties d’eau, drains, revêtements décoratifs :   L’industrie des produits métalliques utilise des tubes en alliages de cuivre pour ces produits et bien d’autres.


Qu’est-ce qu’un tube profilé ?
Les tubes profilés sont fabriqués à partir de tubes ronds pressés ou étirés. En fonction des exigences, la forme finale est obtenue par formage à froid au cours de différentes étapes de traitement.
Les tubes profilés constituent donc un complément judicieux et rentable aux profilés extrudés conventionnels.
Géométries complexes, parois minces, haute précision.

Domaines d’application
Les tubes profilés Wieland en cuivre sont principalement utilisés dans les industries qui imposent des exigences particulières au matériau et qui doivent garantir une grande fiabilité du produit final : Il s’agit notamment de l’ingénierie électronique et électrique, du secteur sanitaire ou de l’architecture.

Les autres applications possibles de nos tubes profilés sont le modélisme, la technologie médicale, la construction automobile et la fabrication d’instruments d’écriture ou d’instruments de musique. En particulier pour les applications de fonderie, Wieland fabrique également de grands tubes profilés carrés ou ronds pour les lingotières.

Dimensions
La production est réalisée selon votre dessin.
Les tubes profilés peuvent être fabriqués à partir de tubes ronds d’un diamètre de 5 mm à 230 mm. En fonction de l’alliage ou du diamètre, l’épaisseur de la paroi peut être choisie entre 0,1 mm et 15 mm. La section intérieure doit être d’au moins 5 mm2 et le plus petit diamètre du cercle circonscrit doit être d’au moins 5 mm. Le rapport entre le plus grand cercle circonscrit et la plus petite épaisseur de paroi ne doit pas dépasser 125:1. Nous fournissons des tubes profilés jusqu’à 10 m de long, exceptionnellement jusqu’à 18 m.

Matériaux
Les matériaux de départ pour les tubes profilés sont principalement des matériaux en cuivre ou des laitons sans plomb. En fonction de l’application, d’autres groupes de matériaux peuvent également être utilisés :

• laitons d’usinage au plomb
• alliages spéciaux
• bronzes à l’étain
• Maillechort

La bonne formabilité à froid du matériau élargit les possibilités de conception des tubes profilés.
En fonction de l’application et des exigences qui en découlent pour le matériau, les profilés peuvent être conçus dans différents états de résistance, de souple à dur ;

Nous nous ferons un plaisir de vous conseiller sur nos alliages et nos dimensions.

Protection assurée !
L’emballage

Le choix de l’emballage approprié permet de prendre en compte vos besoins individuels en matière de transport, de stockage et de traitement.
L’excellente qualité du produit est ainsi préservée et un traitement confortable est possible.
Sur la base de notre expérience, nous vous proposons des matériaux d’emballage éprouvés et nous sommes également heureux de trouver une solution individuelle.

Chaque emballage est étiqueté sur la face avant afin d’assurer une identification et une traçabilité claires.

Durable par conviction :
Wieland utilise principalement des emballages réutilisables afin de protéger l’environnement. Vous en profitez également, car vous économisez des frais d’élimination.

Formes d’emballage typiques pour les tubes et les tubes profilés en longueurs droites
