Komponenten für E-Mobilität
Effizientere Elektromotoren und Batterien durch Wieland-Komponenten. Mit der Optimierung der Batterie als Schlüsselelement der Elektromobilität ist der Startschuss für eine umfassende Effizienzsteigerung aller Komponenten - vom Rotor über die Verkabelung bis hin zum Antriebsstrang - gefallen. Bei der Entwicklung fortschrittlicher Komponenten für die Elektromobilität nutzt Wieland als langjähriger und bewährter Partner der Automobilindustrie sein umfassendes Know-how und seinen einzigartigen Zugang zu Schlüsseltechnologien.
Breites Lösungsspektrum
Wieland bietet ein breites Spektrum an Lösungen:
- Rotoren - gebaut und gegossen

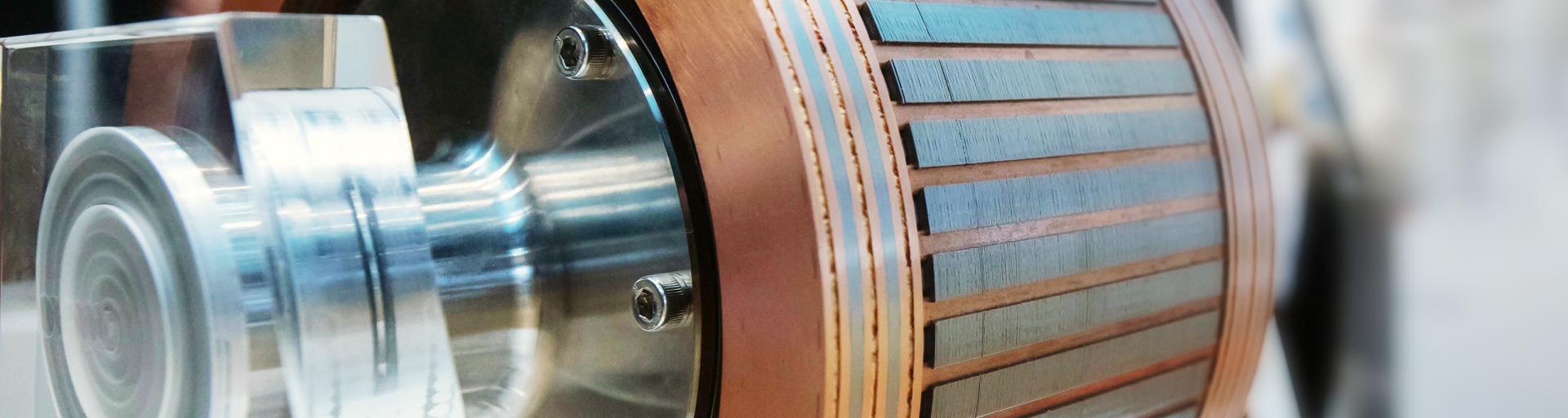

Wieland fertigt Kupferrotoren und Aluminiumrotoren für Induktions- bzw. Asynchronmaschinen. Die Rotoren von Wieland werden sowohl gebaut als auch gegossen, um höchsten Leistungsanforderungen gerecht zu werden. Sie bieten eine ausgezeichnete elektrische Leitfähigkeit und sind ideal für Anwendungen, bei denen Effizienz und Zuverlässigkeit entscheidend sind. Unsere Rotoren bieten nicht nur hohe Leistungsfähigkeit, sondern auch Langlebigkeit und Zuverlässigkeit im Betrieb. - Kompakte Kontaktierungskomponenten
Unsere Kontaktierungskomponenten für Stator Wicklungen sind ideal für Anwendungen, die auf engstem Raum Platz finden müssen. Sie ermöglichen eine effiziente Nutzung des verfügbaren Raums und gewährleisten eine zuverlässige elektrische Verbindung. - Umspritzte Stromschienen
Unsere umspritzten Stromschienen bieten eine robuste und zuverlässige Lösung für die elektrische Verbindung und Stromverteilung in Fahrzeugen. Sie sind für hohe Ströme ausgelegt und gewährleisten eine effiziente Energieübertragung. - Shunts und Shuntsensoren zur präzisen Strommessung
Wieland bietet Präzisionswiderstände an, die für hochpräzise Messungen in Elektromotoren und Batteriesystemen unerlässlich sind. Unsere Produkte spielen eine wichtige Rolle bei der präzisen shunt basierten Strommessung und -überwachung in elektrischen Systemen. Sie ermöglichen eine genaue Erfassung von Strömen und tragen so zur Sicherheit und Effizienz von Elektrofahrzeugen und Speicherlösungen bei.
Führender Hersteller
Als führender Hersteller von Halbfabrikaten aus Kupfer und Kupferlegierungen einschließlich Bändern für Steckverbinder, Halbleiter- und Elektronikkomponenten ist Wieland ein zuverlässiger Partner von der Prototypenentwicklung bis zur Serienfertigung.
Zusammenarbeit mit den Besten
Unsere Produkte entstehen in enger Zusammenarbeit mit renommierten Automobilherstellern und unterstreichen unser umfassendes Know-how und unsere führende Marktposition. Durch kontinuierliche Innovation und ein tiefes Verständnis für die Anforderungen der Elektromobilität setzen wir neue Maßstäbe in der Branche.
Vertrauen Sie auf Wieland, um Ihre Projekte in die Zukunft der Elektromobilität zu führen.
Unsere Produktauswahl
Komponenten für E-Mobilität – auf einen Blick.
Wieland-Werke AG
Dies ist das Produktportfolio von Wieland-Werke AG.
Werkstoffe
Wieland bietet einbaufertige Rotorstäbe aus Kupfer in gleichbleibend höchster Qualität und maximaler Kosteneffizienz an. Diese Rotorstäbe sind das Ergebnis unserer vollautomatisierten Prozesse, die über den gesamten Wertschöpfungsstrom hinweg für Konsistenz und Exzellenz sorgen. Die Rotorstäbe können in äußerst komplexen Geometrien gefertigt werden, was bedeutet, dass sie mit unterschiedlichen Querschnitten und Längen, mit oder ohne Ausklinkungen, gerade oder verdreht verfügbar sind. Diese Vielfalt ermöglicht einzigartige Rotorkonstruktionen, die von der Entwicklung über das kleinste Musterlos bis hin zur Massenproduktion reichen. So gewährleisten wir maßgeschneiderte Lösungen für jede Anforderung.
Gerne beraten und unterstützen wir Sie in der Entwicklung sowie in der anwendungsspezifischen Auslegung Ihrer Konstruktion.
Des Weiteren bietet Wieland für die Herstellung der Rotoren zwei unterschiedliche Verfahren an, um Ihren individuellen Anforderungen gerecht zu werden. Beide Verfahren bieten eine Fertigung mit sehr hohem Materialfüllgrad ohne Lufteinschlüsse und dabei kann auf eine breite Erfahrung von Prototypen bis hin zu einer Serienproduktion zurückgegriffen werden.
Werkstoffe

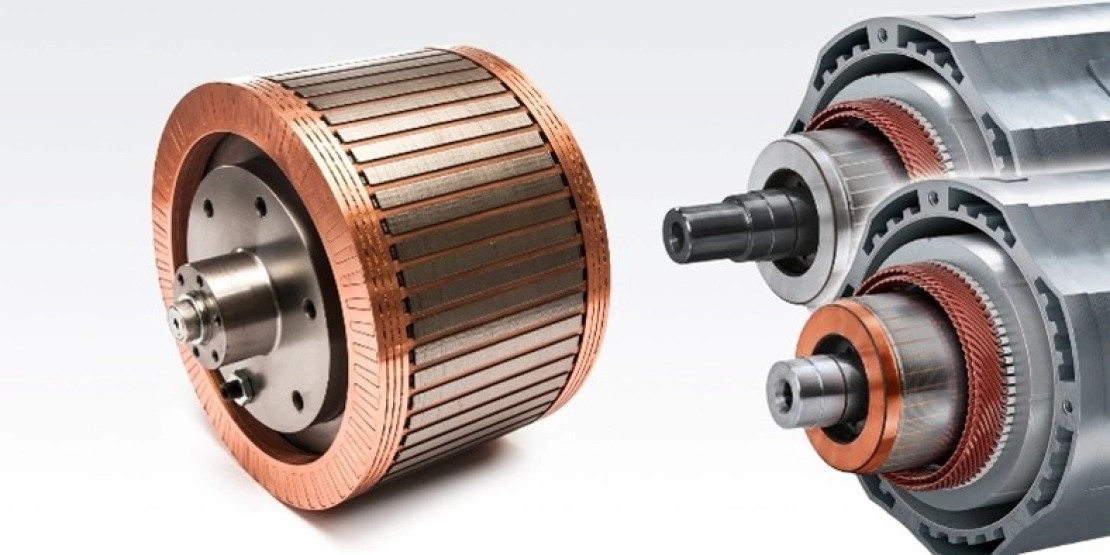

Der Wieland Kupferrotor stellt eine revolutionäre und innovative Designlösung dar, die exakt nach den spezifischen Anforderungen unserer Kunden entwickelt wird. Durch den scheibenförmigen Aufbau des Kurzschlussrings können verschiedene Materialien individuell kombiniert werden, um die Anforderungen an höhere Leistungsdichten und Rotationsgeschwindigkeiten zu erfüllen.
Das durchdachte Wieland Design bietet nicht nur eine höhere mechanische Festigkeit, sondern ermöglicht auch eine äußerst skalierbare, flexible und wirtschaftliche Rotorfertigung. Diese Effizienz wird durch die Nutzung etablierter Verfahren und hochwertiger Käfigkomponenten bei Wieland sichergestellt.
Übersicht der möglichen Materialien:
(Alle kupferbasierten Materialien werden im Haus produziert und sind in verschiedenen Festigkeitsstufen erhältlich)
Eigenschaften | Wieland K10 | Wieland K14 | Wieland K75 |
Anwendung | Rotorstab | Kurzschlussring | Kurzschlussring |
Dichte [g/cm³] | 8,94 | 8,94 | 8,88 |
Elektrische Leitfähigkeit [MS/m] | ≥58,6 | ≥58 | ≥48 |
Zugfestigkeit Rm [MPa] | 200 – 350 | 220 – ≥360 | 430 – 640 |
Härte [HV] | 35 – 115 | 45 – ≥110 | 130 – 200 |
Datenblatt |
Wir bieten maßgeschneiderte Lösungen und unterstützen Sie bei der Entwicklung unter Berücksichtigung von Design for Manufacturing (DFM). Darüber hinaus bieten wir kurzfristigen Aufbau von Prototypen in unserer Musterwerkstatt an und begleiten Sie durch alle Musterphasen bis hin zur Serienproduktion. Unser Ziel ist es, innovative und effiziente Lösungen zu liefern, die Ihre Anforderungen perfekt erfüllen.
Werkstoffe

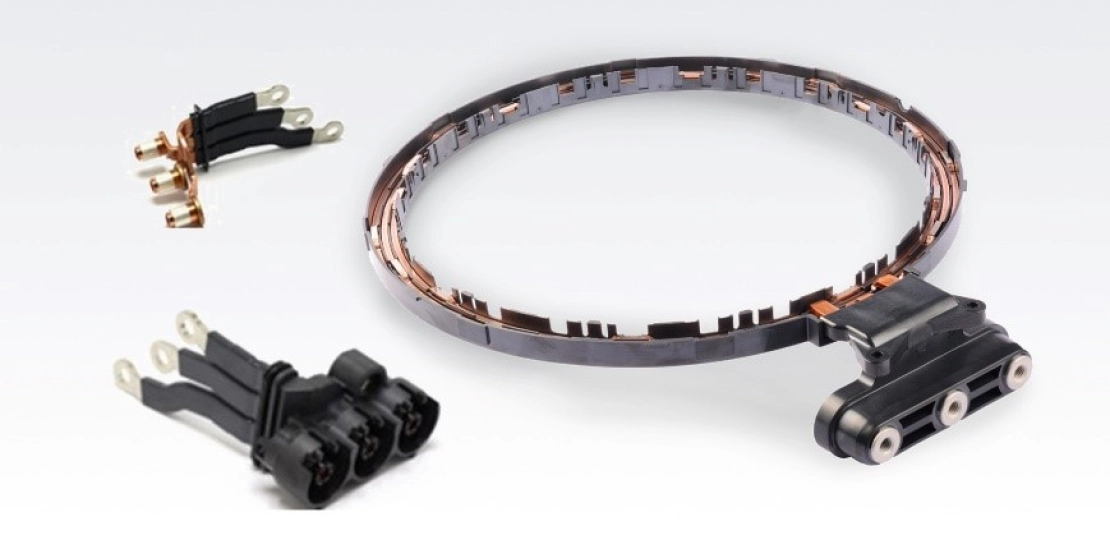

Zur Kontaktierung im elektrischen Antriebsstrang oder zwischen Batterie und E-Maschine bietet Wieland eine Vielzahl an einbaufertigen Anschlussbaugruppen und umspritzten Stromschienen in verschiedenen Ausführungen an. Diese Produkte werden exakt nach Ihren Anforderungen ausgelegt, um eine optimale Kontaktierung auf engstem Raum zu ermöglichen. Unser Team steht Ihnen zur Verfügung, um Ihr Design und Ihre spezifischen Anforderungen zu bewerten. Kontaktieren Sie uns gerne über die untenstehende Kontaktadresse, um weitere Informationen zu erhalten und Ihre individuellen Bedürfnisse zu besprechen.
Für Großmengen liefern wir die Multi-Metallbänder auf Coils, aber auch die Lieferung von Stückblechen für Prototypen ist möglich. Unsere umfassende Erfahrung ermöglicht es uns, alle Prozessschritte und kupferbasierten Materialien im eigenen Haus durchzuführen, um die beste Legierungskombination für Ihre spezifische Anwendung zu finden. Sollten Sie Bedarf nach weiteren Legierungen haben, prüfen wir gerne die Machbarkeit und setzen Ihre Anforderungen um.
Werkstoffe

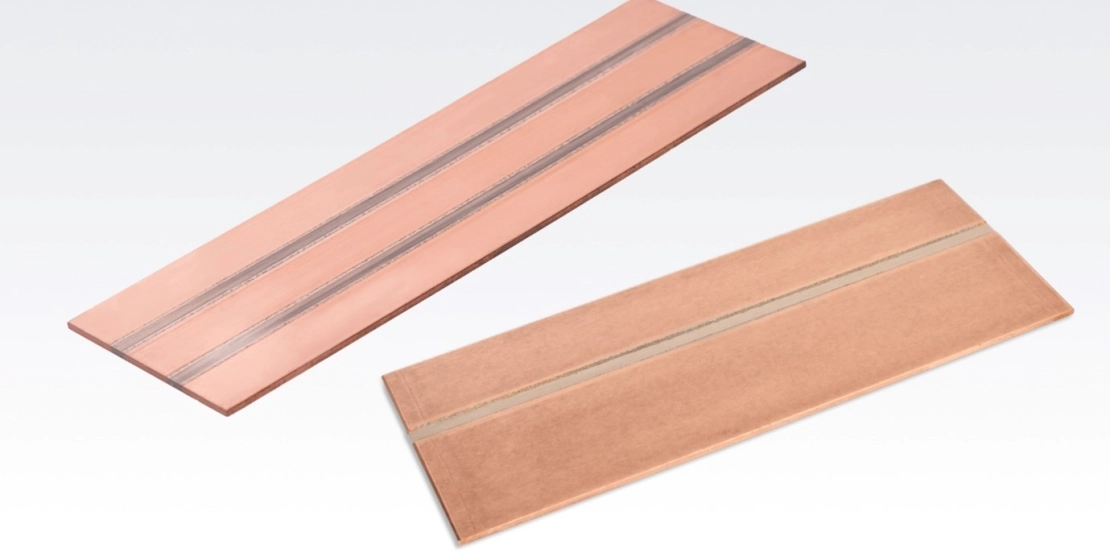

Dank unserer speziell entwickelten Widerstandslegierungen ist das elektronenstrahl-geschweißte Multi-Metallband ideal als Vormaterial für Shunts geeignet. Diese Bänder kombinieren die spezifischen Eigenschaften mehrerer unterschiedlicher Legierungen und ermöglichen somit eine breite Palette an Materialkombinationen.

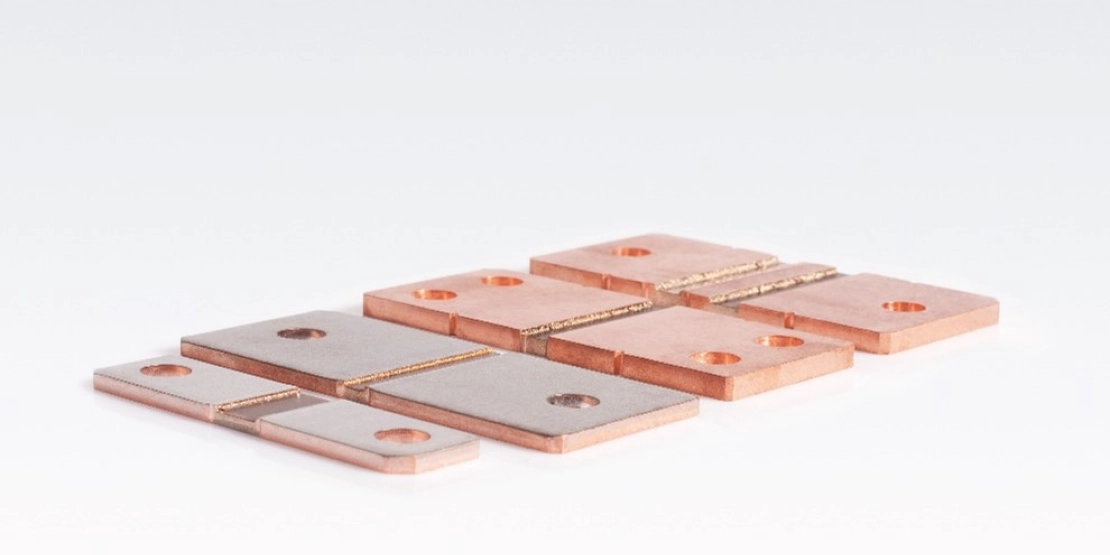

Hergestellt aus einem elektronenstrahl-geschweißtem Multi-Metallband unter Verwendung unserer speziell entwickelten Widerstandslegierungen, bietet Wieland Shunts in verschiedenen Standardabmessungen sowie kundenspezifischen Ausführungen an. Alle Entwicklungsschritte, von der Musterfertigung bis hin zur Serienproduktion, erfolgen im eigenen Haus, was höchste Qualität und Präzision sicherstellt.
Werkstoffe
Unsere Standardshunts sind nach einheitlichen Größen und Widerstandswerten ausgelegt.
Aktuell umfasst das Wielandportfolio folgende Standardshunts.
| Variante | Länge [mm] | Breite [mm] | Leistung [W] | Widerstandswerte [µΩ] |
| W6918 | 69 | 18 | 36 | 50, 100 |
| W8518 | 85 | 18 | 36 | 50, 100 |
| W8420 | 84 | 20 | 36 | 50, 100 |
| W8436 | 84 | 36 | 50 | 25, 50 |
| W8536 | 85 | 36 | 50 | 25, 50 |
Laden Sie hier unsere Datenblätter mit allen Informationen herunter
Bitte geben Sie Ihre Kontaktinformationen ein. Sie werden dann zur Download-Seite weitergeleitet.

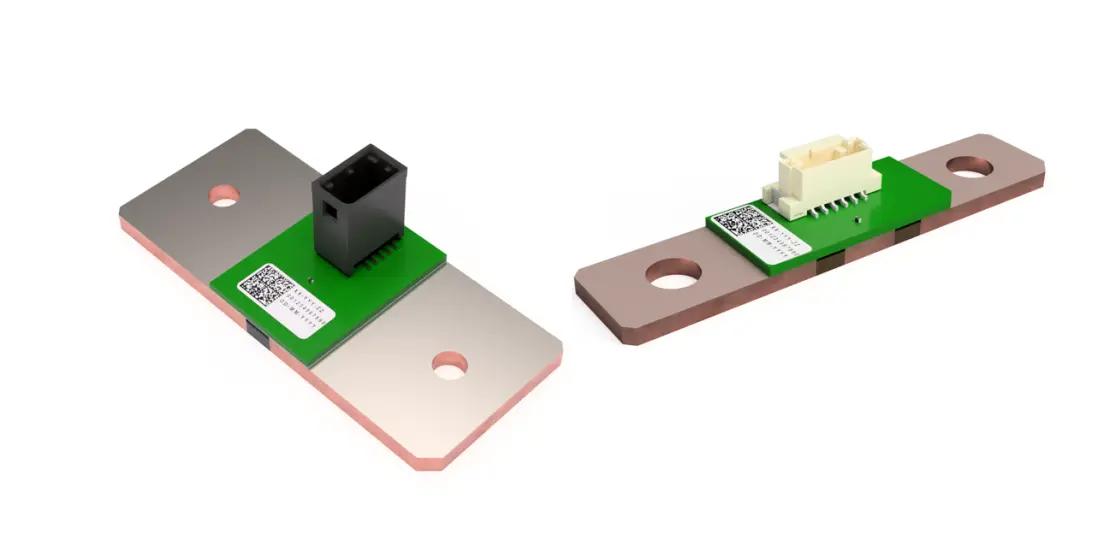

Mit QULECTRA gehen beide Unternehmen den nächsten Schritt in der Entwicklung erstklassiger Stromsensoren, die den Weg in eine nachhaltige Zukunft weisen.
Weitere Informationen über QULECTRA und seine Produkte finden Sie bequem auf der QULECTRA-Website.
