Datenblatt

    Wieland GEWA-D Rippenrohre

    Mittelhochberippte Rohre für kompakte Wickel- und Biegekörper

    Wieland-GEWA-D Rohre sind mittelhochberippte Rohre aus Kupfer und Kupferwerkstoffen, Aluminium, Stahl oder Edelstahl. Rippenrohre dieser Rohrfamilie genügen höchsten mechanischen und thermischen Belastungen.

    Zur Verbesserung des Wärmeübergangs ist bei der Variante GEWA-DW die Innenoberfläche ebenfalls mit einer zusätzlichen Struktur versehen. Dadurch werden ebenfalls kleine Biegeradien und Wickeldurchmesser begünstigt.

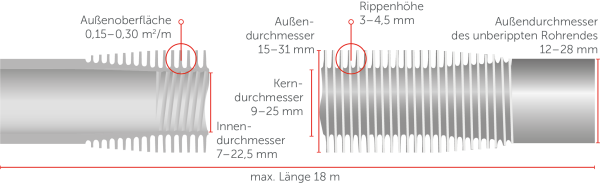

    Rohrnummer




         		Werkstoffe*



         		Rohr-
    typ**





    Außen-
    durch-
    messer


    [mm]

    Rippen-
    höhe



    [mm]

    Innen-
    durch-
    messer


    [mm]

    Außendurch-
    messer des
    unberippten
    Rohrendes

    [mm]

    Außenober-
    fläche


    [m2/m]

    ca. Gewicht



    [kg/m]

    D-1135.12100-00K21D | DW19,003,5010,0015,000,180,62
    D-1135.14100-00K21D | DW21,003,5012,0018,000,200,72
    D-1135.18100-00K21D | DW25,503,5016,5022,000,260,94
    D-1145.18100-00K21D27,504,5016,5022,000,331,04
    DW-1132.12085-16K21DW19,003,2010,9015,880,160,61
    DW-1135.18080-16K21DW25,503,5016,9022,000,260,81
    DW-1133.12079-16L10DW19,053,3010,8715,880,170,57
    DW-1133.25125-16L10DW31,753,3722,5128,580,331,40
    D-1135.14175-00A22D21,003,5010,5016,100,200,29
    DW-1145.11122-16A22DW20,004,508,5614,800,220,23
    D-1145.18080-00O60D27,004,5016,4021,300,320,90



    Rippenteilung 11 Rippen/Zoll
    *  K = Kupfer | L = Kupfer-Nickel | A = Aluminium | O = Kohlenstoffstahl | P = Edelstahl
    ** D = mittelhochberippt + Innenwellung | DW = mittelhochberippt + innere Struktur





    Rohrnummern Code System (Beispiel D-1135.14100-00)

    D-1135.14100-00
    Rohrtyp

         		Rippen/Zoll

         		Rippenhöhe [1/10 mm]
         		Kernrohrdurchmesser [mm]
         		Wanddicke [1/100 mm]


    Innenstruktur (00 = plain)





    Länge [mm]Längentoleranz
    < 2,000+ 2 mm
    2,000 - 8,000+ 1 ‰ (max 5 mm)
    > 8,000+ 0.7 ‰

    Vorteile

    • optimiertes Verhältnis Innenoberfläche zur Außenoberfläche
    • verschiedene Innenstrukturen für optimale Betriebsbedingungen
    • kompakte Baugrößen durch hohe spezifische Leistung
    • Leistungssteigerung durch Innenberippung erzielbar

    Anwendungen

    • Heizungsindustrie (Wassererwärmer)
    • Kälte- und Klimatechnik (Kältemittelverflüssiger und
      –verdampfer)
    • Maschinen- und Anlagenbau (Ölkühler, Gaskühler)
    • Prozesstechnik

    Einsatzbereiche

    • Hochdruckanwendungen bis 134 bar möglich (z. B. für R744)

    Herstellung und Verarbeitung

    Die Rippen werden ähnlich dem Gewindewalzen aus der Wand eines Glattrohres herausgewalzt. Die starke Verformung des Werkstoffes bewirkt eine Verfestigung in den berippten Zonen. Die unberippten Rohrenden bleiben hierbei im weichen Zustand des Grundwerkstoffes. Um die Rohre zu Wärmeübertragern mittels Wickeln oder Biegen weiterverarbeiten zu können, müssen diese zuvor geglüht werden.

    Wieland-Werkstoff-bezeichnung

    		EN-BezeichnungWerkstoff-Nr.UNS-Bezeichnung
    A22AW-AlMgSiEN AW 6060-
    K21Cu-DHPCW024AC12200
    L10CuNi10Fe1MnCW352HC70600
    O60P195GH1.0348-
    P05-1.4510S43035





    Die Vormaterialien entsprechen den Anforderungen der DIN EN 12451, des AD-2000 Merkblattes W6/2 und auf Wunsch der ASTM B111 oder ASTM B75. Für Aluminium, Stahl oder Edelstahl können individuell mit dem Kunden abgestimmte Normen angewendet werden.

    GEWA-D Rippenrohre werden gefertigt nach Wieland-Werksnorm R-2200 und DIN EN 12451. Auf Anfrage ist eine Fertigung nach VdTÜV 420/2 (harmonisiert mit EG Druckgeräterichtlinie DGR 2014/68/EU) oder ASME SB 359/ASTM B359 möglich.

    Qualitätsversprechen

    Verantwortung beginnt mit einem hohen Standard an Qualität. Als erstes Unternehmen für Halbfabrikate in Europa haben wir seit 1987 den Weg in ein zertifiziertes Qualitätsmanagement eingeschlagen.
    Heute verfügen wir für alle produzierenden Werke über Zertifizierungen nach DIN EN ISO 9001:2015. Unsere Prüflaboratorien in Ulm und Vöhringen sind zusätzlich nach der DIN EN ISO/IEC 17025:2018 akkreditiert.

    Technischer Service

    Mitarbeiter des technischen Marketings beraten Sie bereits im Stadium der Produktplanung, um optimale Ergebnisse für die Fertigung und für Ihre Anwendung zu erzielen. Erst mit einer umfassenden technischen Beratung in Verbindung mit einer
    wärmetechnischen Auslegung kann eine kostenoptimale Lösung erzielt werden.

    Flexible Formgebung als Biege- oder Wickelkörper und als individuelle Wäremübertrager
