Datenblatt

    Wieland Sicherheitswärmeübertrager

    Absolut zuverlässige Medientrennung mit Doppelrohr

    Die Wärmeübertrager der Baureihe Wieland Sicherheitswärmeübertrager bestehen aus beidseitig strukturierten Rohren aus Cu-DHP. Hohe Sicherheit schafft ihre doppelwandige Bauweise. Diese wird beispielsweise in den nationalen Richtlinien zur Gewährleistung der Trinkwassergüte gefordert.

    Die standardmäßige galvanische Verzinnung der Außenoberfläche dient der Vermeidung von Korrosionsschäden an nachgeschalteten verzinkten Stahlrohren.

    Größe





    		 Max.
    Verflüs-
    siger-
    leistung

    Q [kW]*    		 Außen-
    ober-
    fläche


    [m2]    		 Rippenrohr-Nr.





    		 Rohr-
    länge



    [mm]    		 Volumen
    Kälte-
    mittel-
    seite

    [l]    		 di




    [mm]    		 Maße

    [mm]    		 Gewicht
    ca.



    [kg]

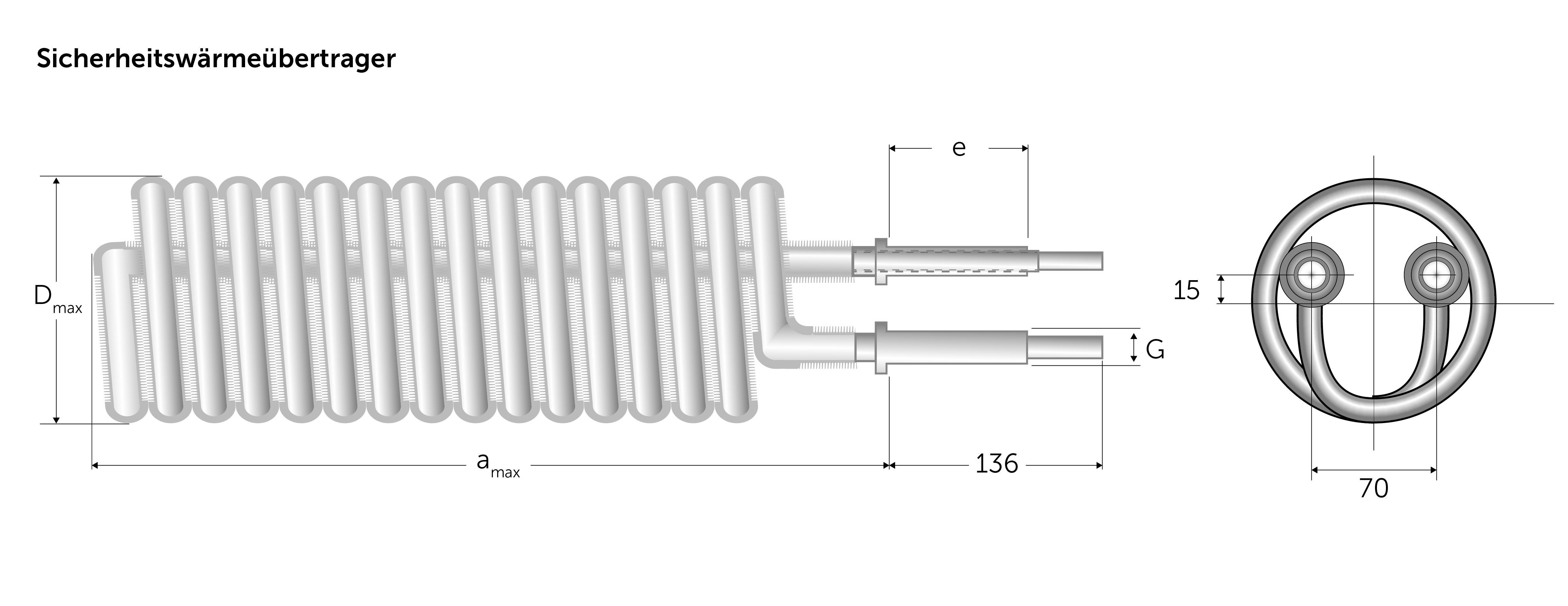

    Dmax amax e G
    WRKS 9 3,0 0,84 D-1132.12078-92 4.800 0,3 9,0 140 350 62 1/2" 4,7
    WRKS 13 5,5 1,25 D-1132.15080-92 6.000 0,7 12,0 147 410 62 3/4" 7,5
    WRKS 18 7,5 1,82 D-1135.18100-92 6.950 1,1 14,6 170 440 65 1" 10,4
    WRKS 23 10,0 2,32 D-1135.18100-92 8.750 1,4 14,6 170 540 65 1" 12,9



    Ab Lager erhältlich. Sonderausführung auf Anfrage möglich.

    *Kältemittel R134a und ∆T = 25K (Differenz aus Kondensationstemperatur und Wassertemperatur)



    Sonderbaureihe



    Als Sonderbaureihe Wieland Sicherheitswärmeübertrager flex sind weitere flexible Bauformen, verschiedene Rohrtypen, wie z.B. Sicherheits-Glattrohre und passende Verbindungsteile möglich.



    Auf Wunsch sind eingelötete UNF-Fittings an den Rohrenden möglich (5/8“-18 UNF; 7/16“-20 UNF).

    Vorteile

    • Sicherheit durch doppelwandige Medientrennung
    • Hohe Korrosionsbeständigkeit
    • Hygienisch einwandfreier Werkstoff Kupfer in Trinkwasserspeichern



    Anwendungen

    • Verflüssiger für Warmwasser-Wärmepumpen
    • Wärmerückgewinnung von Kondensationswärme aus Kälteanwendungen für Trinkwassererwärmung



    Einsatzbereiche

    • zulässiger Betriebsdruck: 35 bar
    • zulässige Betriebstemperatur: + 130°C

    Montagehinweise



    Der Wieland Sicherheitswärmeübertrager wird einseitig mit überstehendem Innenrohr geliefert, an dem eine Warneinrichtung zur Anzeige einer Leckage angeschlossen wird. Am anderen Ende kann der Leckagespalt zugelötet werden.



    Zur Vermeidung von Schwingungsbrüchen muss der Wärmeübertrager beim Transport des Speichers und während des Kältekreislaufbetriebs gegen Pendel- und Drehschwingungen abgestützt werden.



    Für einen optimalen Betrieb wird der Verflüssiger im unteren Teil des Warmwasserspeichers eingebaut (waagerecht oder senkrecht).



    Die Befestigung am Speicherflansch erfolgt mittels Sechskantmutter und innen angebrachtem EPDM-Dichtelement (im Lieferumfang enthalten). Beim Festziehen der Sechskantmutter sollte an der Schlüsselfläche des Gewindestutzens gegengehalten werden. Die weiterführenden Kältemittelleitungen werden an den Innenrohrenden eingelötet und sind schwingungs- und vibrationsfrei zu verlegen. In der Zuleitung (Heißdampfleitung) wird der Einbau eines Geräuschdämpfers (Muffler) empfohlen.

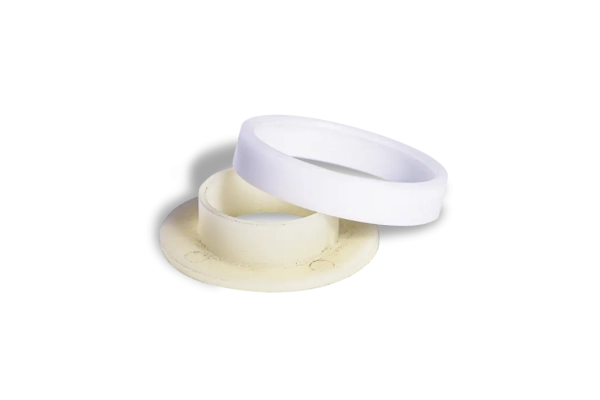

    Isolier-Set F

    Das Isolier-Set F (für Flanschdurchführung) besteht aus Isolierhülse und Isolierring. Der Zusammenbau mit Wärmeübertrager und Speicherflansch für eine Abdichtung von außen geht beispielhaft aus dem Bild hervor. Alternativ kann auch eine Abdichtung von innen erfolgen. Bei Flanschdicken unter 8 mm ist gegebenenfalls eine Distanzscheibe vorzusehen. Pro Wärmeübertrager werden zwei Sets benötigt.

    Das Isolierset F ist für folgende Stutzengrößen erhältlich: ½“ | ¾“ | 1“

    Die zulässige Betriebstemperatur beträgt + 95°C.





    BauteilBezeichnungWerkstoff
    1Rippenrohr GEWA-DCu-DHP | K21
    2StutzenCuZn40Pb2 | Z48
    3IsolierhülsePA
    4O-RingEPDM
    5IsolierringPOM-CE
    6HohlscheibeCuZn40Pb2 | Z48
    7SechskantmutterCuZn40Pb2 | Z48



    Im Lieferumfang des Zubehörs sind nur Isolierhülse und Isolierring enthalten.

    Qualitätsversprechen

    Verantwortung beginnt mit einem hohen Standard an Qualität. Als erstes Unternehmen für Halbfabrikate in Europa haben wir seit 1987 den Weg in ein zertifiziertes Qualitätsmanagement eingeschlagen.
    Heute verfügen wir für alle produzierenden Werke über Zertifizierungen nach DIN EN ISO 9001:2015. Unsere Prüflaboratorien in Ulm und Vöhringen sind zusätzlich nach der DIN EN ISO/IEC 17025:2018 akkreditiert.

    Druckgeräterichtlinie

    Für die Wärmeübertrager gilt die Druckgeräterichtlinie 2014/68/EU. Unsere Sicherheitswärmeübertrager sind mit einem Überdruck von 50 bar auf Dichtheit geprüft. Kältemittelseitig werden sie in Anlehnung an DIN 8964 gereinigt, getrocknet, mit Stickstoff gefüllt und mit Kunststoffkappen verschlossen.
